Štvorcový zápustný CCT LED panel SQAM-L | 18W | 225x225mm

Podrobný popis

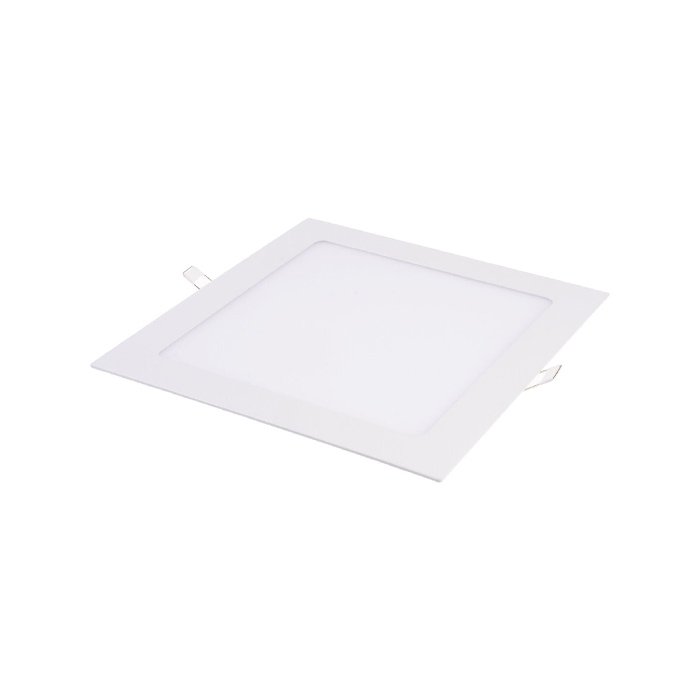

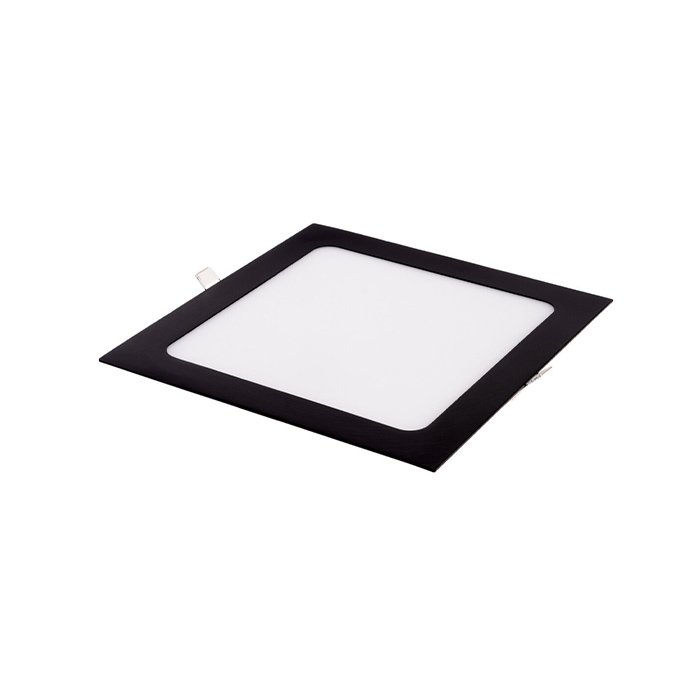

Štvorcový zápustný CCT LED panel do podhľadu s označením SQAM-L predstavuje moderné, variabilné a energeticky úsporné svietidlo určené pre interiérové ​​inštalácie, kde sa spája funkčný aj dekoratívny charakter osvetlenia. Pre biele svetlo s nastaviteľnou chromatičnosťou CCT (Correlated Color Temperature) využíva kombináciu LED diód WW (Warm White) a CW (Cool White), vďaka ktorým umožňuje plynulé nastavenie odtieňov v širokom spektre 2200-6000K. Zápustná konštrukcia s tenkým obvodovým rámčekom elegantne prekrýva montážny otvor a zaisťuje hladký prechod medzi panelom a stropom. Príkon 18 W a rozmery 225x225 mm (inštalačný 209x209 mm) ho predurčujú ako ideálnu voľbu pre doplnkové či hlavné osvetlenie v obytných aj komerčných priestoroch.

Dôležité predajné informácie

Predmetom objednávky a dodávky je inštalačný set, ktorý obsahuje potrebné komponenty pre rýchlu, bezpečnú a pohodlnú montáž do podhľadovej stropnej konštrukcie. Vďaka modulárnemu využitiu LED panelu v širokom spektre Smart Home nie je súčasťou dodania ovládač pre reguláciu jasu a zmenu CCT chromatičnosti ani napájací zdroj, ktoré treba zvoliť a zakúpiť samostatne podľa parametrov a požiadaviek konkrétneho projektu. Originálne balenie obsahuje:

• CCT LED panel 225x225mm - pre napájacie napätie DC24V s celkovým príkonom 18W
• 2ks montážních pružin - pre zápustnú montáž do zvoleného materiálu

#text_banner#

Ako stmievať a ovládať CCT LED panel SQAM-L?

Pre napájanie svietidla sa využíva jednosmerné napätie DC24V, ktoré zaisťuje stabilnú a bezpečnú prevádzku. Riadenie CCT kanálov a intenzity svetla je realizované prostredníctvom PWM signálu (Pulse Width Modulation), ktorý umožňuje plynulé stmievanie aj reguláciu chromatičnosti. Tento signál je možné získať pomocou špecializovaných riadiacich jednotiek Smart Home systémov alebo samostatného CCT stmievača určeného pre 24V LED inštalácie.

Ako je zložené spectrum farieb CCT LED panelu SQAM-L?

Kombinácia dvoch bielych kanálov (CCT) ponúka široké spektrum svetelných možností, od jemného, ​​atmosférického nasvietenia až po silné a plne funkčné osvetlenie. LED panel SQAM-L tak umožňuje plynulo prispôsobiť svetelnú atmosféru priestoru aktuálnej potrebe, či už ide o sústredenú prácu alebo chvíle relaxácie.

• CCT (Correlated Color Temperature) spektrum farieb WW-2000K - CW-6000K so svetleným výkonom: (530 Lm při 4000 K | CRI 80+)

Aký napájací zdroj použiť pre 24V CCT LED panel SQAM-L?

Pre správnu funkciu CCT LED panelu SQAM-L je nutné použiť stabilizovaný napájací zdroj s výstupným napätím DC 24 V, určený pre LED technológie. Technológia PWM (Pulse Width Modulation) stmievanie a ovládanie CCT kanálov prirodzene generuje drobné zvukové prejavy (napr. slabé bzučanie). Použitím kvalitného a certifikovaného zdroja je možné tieto prejavy minimalizovať na prakticky nepočuteľnú úroveň. 24V stmievateľné pulzné zdroje, ktoré boli overené z hľadiska kompatibility a prevádzkovej stability s CCT svietidlami. Tieto zdroje zaručujú optimálny svetelný výkon, plynulé stmievanie a minimálny akustický diskomfort.

Ako zapojiť a inštalovať vstavaný podhľadový CCT LED panel SQAM-L?

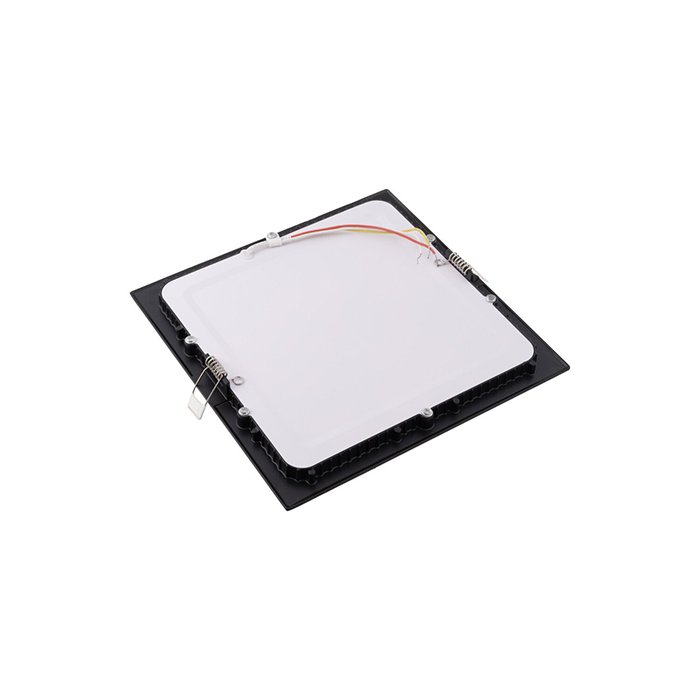

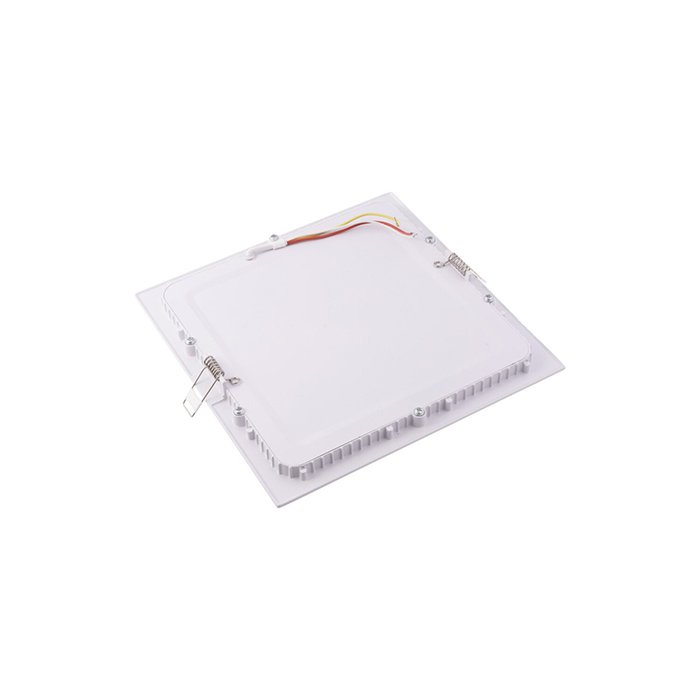

Inštalácia vstavaného podhľadového svietidla SQAM-L prebieha v niekoľkých krokoch. Do podhľadovej stropnej konštrukcie je nutné vytvoriť montážny otvor s rozmermi 209x209 mm. Potom sa svietidlo pripojí k pripravenej elektroinštalácii a upevní do konštrukcie pomocou integrovaného zaisťovacieho mechanizmu s pružinovými klipmi, ktoré zaistia jeho pevné a bezpečné usadenie. Elektrické zapojenie kabeláže by mala vykonávať výhradne kvalifikovaná osoba s potrebnou elektrotechnickou odbornosťou.
