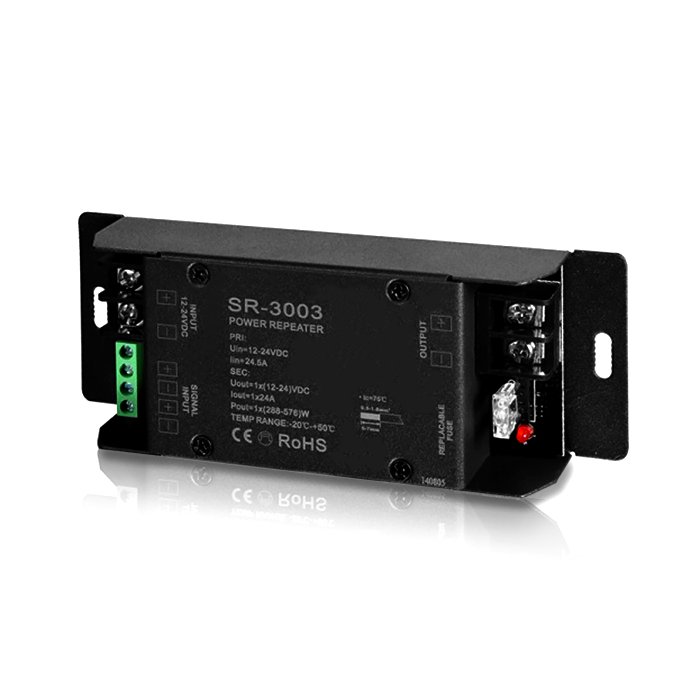

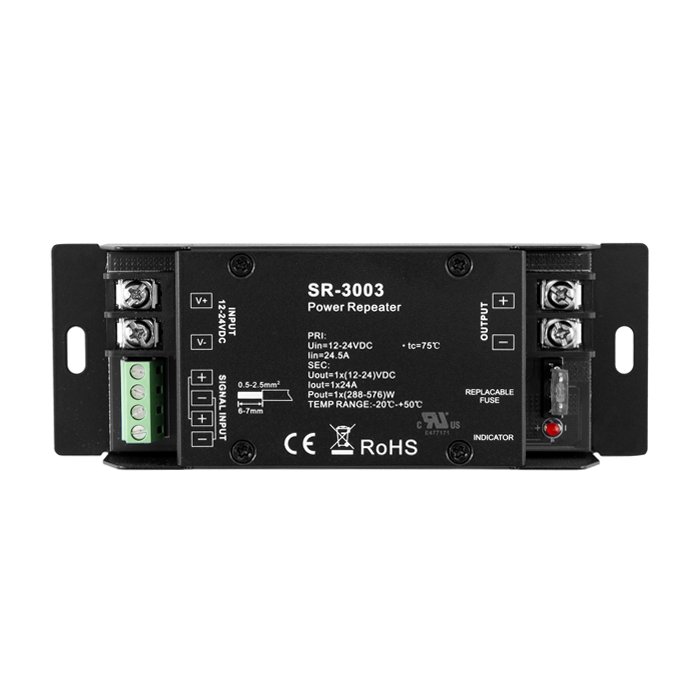

PWM zosilňovač LED signálu SR-3003 | 1x24A

Podrobný popis

Jednokanálový LED zosilňovač PWM signálu s označením SR-3003 je určený na rozšírenie a zosilnenie riadiaceho signálu v nízkonapäťových LED inštaláciách DC 12-24V.  Slúži na prenos PWM signálu z LED stmievača alebo kontroléra na LED pásky či moduly bez straty kvality riadiaceho signálu.Zosilňovač nekontroluje jas samostatne, ale presne kopíruje vstupný PWM signál (dimming, farby, dynamiku) a zosilňuje ho na vyšší prúd a výkon. Vďaka tomu je možné ovládať väčšie dĺžky LED pásikov alebo viac svetelných okruhov, než dovoľuje samotný riadiaci prvok. Vyznačuje spoľahlivosťou a vysokou kvalitou spracovania, ktorú garantuje renomovaná značka Lux Miners by Sunricher.

V akých situáciách sa SR‑3003 PWM zosilňovač LED signálu najčastejšie využíva?

Vybrali sme pre vás najčastejšie scenáre, v ktorých sa zosilňovače LED riadiaceho signálu používajú. Tieto situácie vychádzajú z reálnej praxe návrhu a realizácie LED osvetlenia, kde je kladený dôraz na stabilnú prevádzku, rovnomernú intenzitu svetla a možnosť ďalšieho rozširovania inštalácie.

• Prekročenie výkonu #tablink#stmivace#LED stmievače## - inštalovaný LED pásik príliš dlhý a celkový príkon inštalácie je vyšší ako výstupná kapacita stmievača
• Dlhé trasy #tablink#led-pasky#LED pásikov## - zosilňovač obnoví výkon aj kvalitu signálu a zaistí rovnomerné osvetlenie po celej dĺžke.
• Rozšírenie LED inštalácie bez zmeny riadiacej logiky - umožňuje rozšíriť LED inštaláciu o ďalšie pásky či okruhy bez zmeny stmievača alebo spôsobu ovládania.
• Zaistenie synchrónneho stmievania viacerých LED okruhov - zosilňovač kopíruje vstupný PWM signál stmievača v reálnom čase, čím zaisťuje úplnú synchronizáciu stmievania všetkých pripojených LED pásikov.

Možné spôsoby zapojenia:

• DIM | 1x 24A | s možnosťou pripojenia 1x bielej LED pásky alebo farebné LED pásky
• Multi-channel - aj keď je SR‑3003 jednokanálový PWM zosilňovač, je možné ho využiť aj vo viackanálových aplikáciách, ako sú CCT, RGB, RGB(W) alebo RGB+CCT systémy. V takom prípade sa pre každý jednotlivý kanál použije samostatný zosilňovač SR‑3003S, čo umožňuje nezávislé a plne synchrónne riadenie všetkých kanálov.

Aké funkcie a možnosti zapojenia poskytuje jednokanálový zosilňovač PWM signálu SR-3003?

Jednokanálový PWM zosilňovač LED signálu SR‑3003 je navrhnutý ako vysoko výkonné riešenie pre profesionálne inštalácie osvetlenia, kde je kladený dôraz na konzistentné svetelné parametre, spoľahlivú prevádzku a možnosť modulárneho rozširovania systému.

Pokročilé funkčné vlastnosti pre jednokanálový PWM zosilňovač SR-3003:

• Rozsiahla modularita - kompatibilná so všetkými LED pásikmi a LED modulmi pracujúcimi na konštantnom napätí (CV) DC 12-24 V. Vďaka tomu ho možno ľahko integrovať do širokého spektra projektov - od rezidenčných inštalácií až po rozsiahle komerčné aplikácie.
• Nadštandardný výkon zosilňovača 24A - jej radí medzi najvýkonnejšie riešenie vo svojej triede.

Vlastnosti napájania:

• Vstupné napätie: DC 12-24V (CV - Constant voltage)
• Výstupné napätie: DC 12-24V | výstupný prúd: 1x24A max| maximálny výkon: 288W-576W (v závislosti na napätí 12/24V) - pre vyšší príkon osvetlenia je možné neobmedzené zapojenie zosilňovačov.

Aký napájací zdroj použiť pre PWM zosilňovač LED pásikov SR-3003?

Technológia PWM (Pulse Width Modulation) stmievanie LED pásikov prirodzene generuje drobné zvukové prejavy. Použitím vhodného napájacieho zdroja však možno tieto prejavy minimalizovať na úroveň, ktorá je pre ľudské ucho prakticky nepostrehnuteľná. #tablink#zdroje#Stmievateľné zdroje vhodné pre PWM moduláciu## boli starostlivo otestované v spojení so zosilňovačom SR-3003 a preukazujú vynikajúcu kompatibilitu. Vďaka tomu je možné ich odporučiť pre dosiahnutie optimálnych výsledkov.(Pri použití napájacích zdrojov iných výrobcov nie je možné zaručiť nízku úroveň akustického diskomfortu).

#text_banner#

Technický výkres
