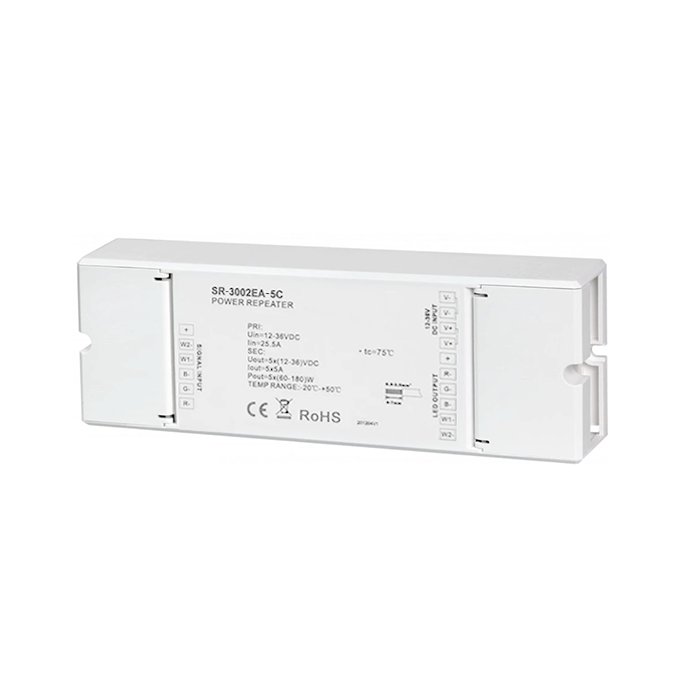

PWM zosilňovač LED signálu SR-3002EA-5C | 5x5A

Podrobný popis

Päť kanálový LED zosilňovač PWM signálu s označením SR-3002EA-5C je určený na rozšírenie a zosilnenie riadiaceho signálu v nízkonapäťových inštaláciách DC 12-36V jednofarebných CCT, RGB, RGBW aj RGB+CCT pásikov. Slúži na prenos PWM signálu z LED stmievača alebo kontroléra na LED pásky či moduly bez straty kvality riadiaceho signálu.Zosilňovač nekontroluje jas samostatne, ale presne kopíruje vstupný PWM signál (dimming, farby, dynamiku) a zosilňuje ho na vyšší prúd a výkon. Vďaka tomu je možné ovládať väčšie dĺžky LED pásikov alebo viac svetelných okruhov, než dovoľuje samotný riadiaci prvok.Vyznačuje spoľahlivosťou a vysokou kvalitou spracovania, ktorú garantuje renomovaná značka Lux Miners by Sunricher.

V akých situáciách sa SR-3002EA-5C PWM zosilňovač LED signálu najčastejšie využíva používa?

Vybrali sme pre vás najčastejšie scenáre, v ktorých sa zosilňovače LED riadiaceho signálu používajú. Tieto situácie vychádzajú z reálnej praxe návrhu a realizácie LED osvetlenia, kde je kladený dôraz na stabilnú prevádzku, rovnomernú intenzitu svetla a možnosť ďalšieho rozširovania inštalácie.

• Prekročenie výkonu #tablink#stmivace#LED stmievače## - inštalovaný LED pásik príliš dlhý a celkový príkon inštalácie je vyšší ako výstupná kapacita stmievača.
• Dlhé trasy #tablink#led-pasky#LED pásikov## - zosilňovač obnoví výkon aj kvalitu signálu a zaistí rovnomerné osvetlenie po celej dĺžke.
• Rozšírenie LED inštalácie bez zmeny riadiacej logiky - umožňuje rozšíriť LED inštaláciu o ďalšie pásky či okruhy bez zmeny stmievača alebo spôsobu ovládania.
• Zaistenie synchrónneho stmievania viacerých LED okruhov - zosilňovač kopíruje vstupný PWM signál stmievača v reálnom čase, čím zaisťuje úplnú synchronizáciu stmievania všetkých pripojených LED pásikov.

Možné spôsoby zapojenia:

• DIM | 5x 5A | s možnosťou pripojenia až 5x biele LED pásiky alebo farebné LED pásiky
• CCT | 2x 5A |s možnosťou pripojenia až 2x CCT LED pásiky
• RGB | 3x 5A |s možnosťou pripojenia 1x RGB LED pásiky
• RGBW | 4x 5A |s možnosťou pripojenia 1x RGBW LED pásiky
• RGBWW (RGB + CCT) | 5x 5A | s možnosťou pripojenia 1x RGBWW LED pásiky

Aké funkcie a možnosti zapojenia poskytuje päť kanálový zosilňovač PWM signálu SR-3002EA-5C?

5CH PWM zosilňovač LED signálu SR-3002EA-5C je navrhnutý ako vysoko výkonné riešenie pre profesionálne inštalácie osvetlenia, kde je kladený dôraz na konzistentné svetelné parametre, spoľahlivú prevádzku a možnosť modulárneho rozširovania systému.

Pokročilé funkčné vlastnosti pre päť kanálový PWM zosilňovač SR-3002EA-5C:

• Rozsiahla modularita - kompatibilná so všetkými svietiacimi pásikmi na napätie DC 12/24V.
• Päť kanálov v jednom zosilňovači - umožňujú samostatné ovládanie piatich záťaží jediným stmievačom, čím šetria miesto, znižujú náklady aj kabeláž a uľahčujú synchronizáciu kanálov.

Vlastnosti napájania:

• Vstupné napätie: DC 12-36V (CV - Constant voltage)
• Výstupné napätie: DC 12-36V | výstupný prúd: 5x5A max| maximálny výkon: 5x(60-180)W (v závislosti na napätí 12/36V) - pre vyšší príkon osvetlenia je možné neobmedzené zapojenie zosilňovačov.

Aký napájací zdroj použiť pre PWM zosilňovač LED pásikov SR-3002EA-5C?

Technológia PWM (Pulse Width Modulation) stmievanie LED pásikov prirodzene generuje drobné zvukové prejavy. Použitím vhodného napájacieho zdroja však možno tieto prejavy minimalizovať na úroveň, ktorá je pre ľudské ucho prakticky nepostrehnuteľná. #tablink#zdroje#Stmievateľné zdroje vhodné pre PWM moduláciu## boli starostlivo otestované v spojení so zosilňovačom SR-3002EA-5C a preukazujú vynikajúcu kompatibilitu. Vďaka tomu je možné ich odporučiť pre dosiahnutie optimálnych výsledkov.(Pri použití napájacích zdrojov iných výrobcov nie je možné zaručiť nízku úroveň akustického diskomfortu).
