Global Track 3F je trojfázový koľajnicový systém osvetlenia na sieťové napätie 230 V. Do jednej koľajnice sa dá zavesiť ľubovoľná kombinácia svietidiel, rozdeliť ich do troch nezávisle spínaných okruhov a kedykoľvek preskupiť — bez zásahu do elektroinštalácie. Je to dlhodobo zavedený štandard, s ktorým sa stretnete v obchodoch, galériách aj v bytoch s otvorenou dispozíciou.

#showmore#

Táto stránka popisuje systém ako celok: ako funguje trojfázová koľajnica, ako sa plánuje trasa, koľko unesie a čo obnáša montáž. Konkrétne svietidlá a jednotlivé komponenty nájdete na nadväzujúcich stránkach.

Ako trojfázový systém funguje

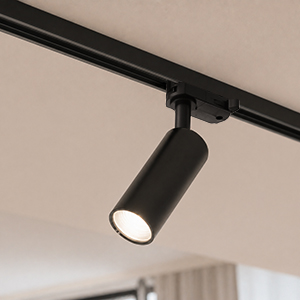

V koľajnici sú vedľa seba uložené tri fázové vodiče, nulový a ochranný — dohromady päť vodičov. Adaptér svietidla sa dotýka vždy len jednej z fáz a ktorej, to určíte prepínačom priamo na adaptéri pri nasadzovaní. Tri svietidlá na tej istej koľajnici tak môžu byť ovládané tromi rôznymi vypínačmi.

Prakticky to znamená, že jedným systémom pokryjete niekoľko svetelných scén: jednu skupinu na základné osvetlenie, druhú na akcentné nasvietenie tovaru alebo obrazov, tretiu na náladové svetlo. Zaradenie svietidla do skupiny navyše môžete kedykoľvek zmeniť — stačí svietidlo vybrať, prepnúť fázu a vrátiť späť.

Jednookruhová koľajnica túto možnosť nemá a dodatočne sa pridať nedá. Rozdiel je v počte vodičov, teda v samotnej koľajnici.

Ako naplánovať trasu

Systém sa skladá z rovných dielov koľajnice a spojok, ktorými sa skladá tvar. K dispozícii sú rovné spojky v krátkej a dlhej variante, L spojky pre pravouhlý roh, T spojky pre odbočku a krížová spojka X pre kríženie dvoch trás. Flexibilná spojka umožní mierne zalomenie mimo pravého uhla.

Pri návrhu postupujte v tomto poradí:

1. Zakreslite pôdorys a vyznačte, čo má byť osvetlené — regály, pracovná doska, obrazy, jedálenský stôl.
2. Veďte koľajnicu rovnobežne s tým, čo osvetľujete. Nad kuchynskou linkou obvykle 60 až 80 cm od steny, v obchode rovnobežne s regálmi.
3. Určte polohu prívodu — od neho sa odvíja, či použijete ľavú, alebo pravú napájaciu koncovku.
4. Doplňte spojky podľa tvaru trasy a voľné konce uzavrite koncovkami.
5. Až nakoniec počítajte metre a rozmiestnite svietidlá.

Strážte pri tom orientáciu dielov. Všetky diely musia mať ochranný vodič v rovnakej polohe, inak adaptéry v jednej časti trasy nepôjdu nasadiť. Práve preto sa spojky dodávajú v ľavom a pravom vyhotovení.

Koľko systém unesie

Koľajnica 3F-SS je dimenzovaná na 16 A na fázu, teda zhruba 3 680 W na okruh a vyše 11 kW celkom. To je toľko, že sa do toho bežná inštalácia nezmestí — skutočným limitom je istenie prívodného okruhu, nie koľajnica.

Postup je jednoduchý: spočítajte príkon všetkých svietidiel v jednej skupine, porovnajte s istením okruhu, ktorý skupinu napája, a nechajte si rezervu — neplánujte cez 70 % menovitej hodnoty. Pri LED svietidlách je to skôr formalita: desať reflektorov po 20 W je 200 W, pätnásť lineárnych po 60 W je 900 W.

Spôsoby montáže

Prisadená

Koľajnica sa skrutkuje priamo na strop. Najjednoduchšia a najrýchlejšia varianta, vhodná do väčšiny priestorov.

Závesná

Koľajnica visí na lankách v požadovanej výške. Hodí sa do vysokých priestorov, kde by svetlo od stropu nedosvietilo, a nad jedálenské stoly či predajné pulty. Lanká rozmiestnite tak, aby sa koľajnica neprevesovala.

Do podhľadu

Koľajnica sa umiestni v úrovni podhľadu. Vyzerá najčistejšie, ale musí sa s ňou počítať už pri jeho stavbe.

Montáž krok za krokom

Pripojenie koľajnice k rozvodu smie vykonať iba osoba s elektrotechnickou kvalifikáciou podľa platných predpisov. Nasadzovanie svietidiel do namontovanej koľajnice už zvládne ktokoľvek.

1. Odpojte prívod a overte skúšačkou, že je okruh bez napätia.
2. Vyznačte trasu na strope, skontrolujte polohu vedenia a nosnosť podkladu.
3. Pripevnite koľajnicu hmoždinkami po zhruba 50 cm, alebo namontujte závesné sady.
4. Spojte diely a priebežne kontrolujte, že majú ochranný vodič v rovnakej polohe.
5. Zapojte napájaciu koncovku a voľné konce uzavrite koncovkami.
6. Zapnite prívod a nechajte vykonať východiskovú revíziu.
7. Nasaďte svietidlá, prepínačom na adaptéri zvoľte fázu a nasmerujte ich.

Global Track, alebo magnetický systém

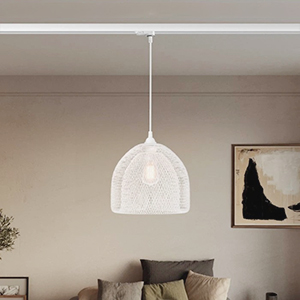

Global Track pracuje so sieťovým napätím a nepotrebuje zdroj. Jeho hlavná výhoda je šírka sortimentu: okrem reflektorov a lineárnych svietidiel naň zavesíte aj dekoratívne lustre a objímky pre klasické žiarovky s päticou E27 a E14.

Magnetické systémy pracujú s bezpečným malým napätím, obvykle 48 V, a preto potrebujú samostatný zdroj. Ponúkajú subtílnejšiu koľajnicu na zapustenie do podhľadu a svietidlá, ktoré držia magnetom kdekoľvek po dĺžke, ale sortiment je obmedzený na bodovky a lineárne moduly — dekoratívny luster na ne nenasadíte.

Systémy nie sú vzájomne kompatibilné. Voľba systému je teda zároveň voľbou toho, aké svietidlá budete môcť používať aj o pár rokov.

Časté otázky

Dá sa systém rozšíriť neskôr?
Áno, a je to jeho hlavná prednosť. Koľajnicu predĺžite spojkou o ďalší diel, tvar zmeníte výmenou spojky a svietidlá dokúpite kedykoľvek.

Môžem mať na jednej koľajnici rôzne značky svietidiel?
Áno, pokiaľ majú adaptér pre trojfázovú 230V koľajnicu. Global Track 3F je rozšírený štandard.

Ako sa pozná, do ktorej fázy je svietidlo zapojené?
Podľa polohy prepínača na adaptéri. Prepnutie je otázka niekoľkých sekúnd a nevyžaduje náradie ani elektrikára — len svietidlo z koľajnice vyberte a vráťte.

Potrebujem revíziu?
Pripojenie koľajnice k rozvodu je zásah do elektroinštalácie, takže áno. Nasadzovanie svietidiel už nie.

Dá sa koľajnica skrátiť?
Štandardné diely sa dodávajú v pevných dĺžkach a odporúčame trasu poskladať z nich. Skracovanie je zásah do výrobku a mal by ho posúdiť elektrikár.
