Napájacia koncovka E-R pre koľajnicový systém 3F-SS | 230V | 3x16A

Podrobný popis

Napájacia koncovka pre koľajnicový systém s technickým označením E-R (s pravostranným umiestnením zemniaceho PE kontaktu) slúži na bezpečné elektrické zakončenie trojfázovej koľajnice 3F. Umožňuje pripojenie napájacích káblov AC230V a podporuje tvorbu modulárnych konfigurácií osvetlenia v rámci systému Global Track 3F | 230V.

Dôležité predajné informácie

Predmetom objednania a dodania tovaru je iba E-R koncovka pre trojfázové koľajnice 3F-SS | 230V vo vybranej povrchovej úprave / farbe.Odporúčame dokúpiť aj montážne komponenty, ktoré zaistia bezchybnú funkčnosť, vyššiu flexibilitu pri inštalácii a celkovo čistý estetický vzhľad vášho osvetlenia.

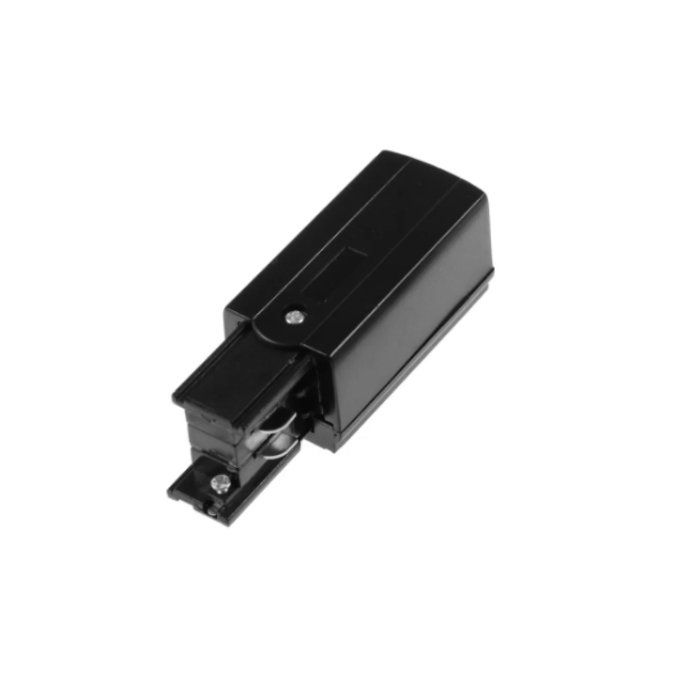

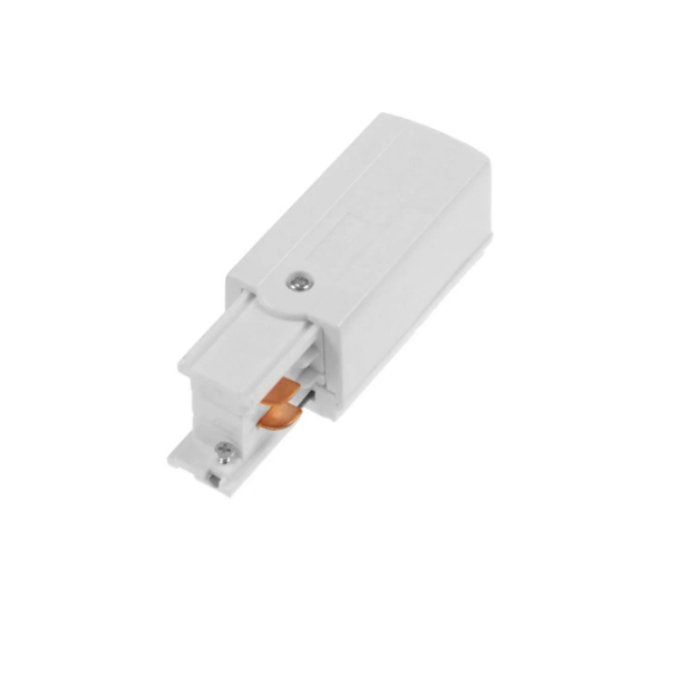

• Povrchová úprava / farba: Čierna | Biela

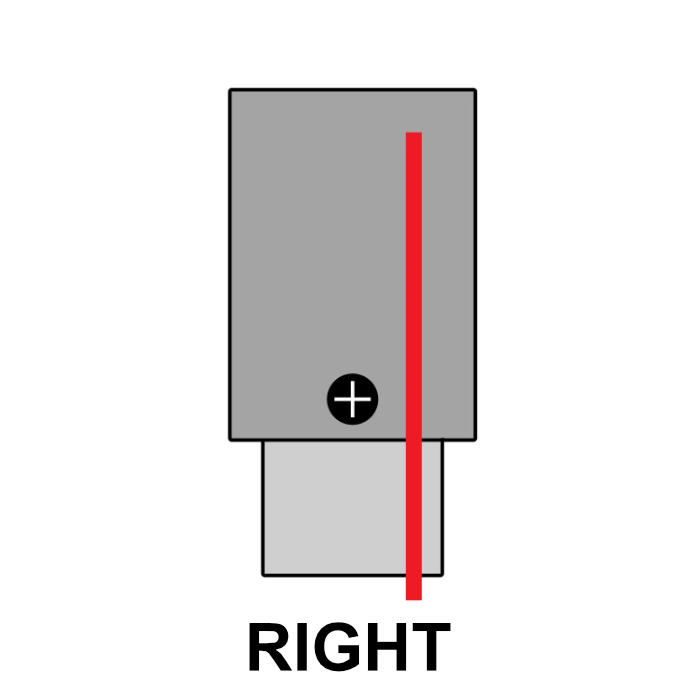

• Orientácia PE vodiča - R (Right) pravá: priložený produktový a technický výkres zobrazuje orientáciu zemniaceho vodiča pomocou červenej línie. Aby bolo možné komponenty správne prepojiť, musí byť koncovka a koľajnica s polaritou zemniaceho vodiča vždy natočené proti sebe – iba tak je možné zaistiť elektrickú kompatibilitu i bezpečnosť celého koľajnicového systému.Výkres znázorňuje pohľad zospodu smerom k stropnej inštalácii, teda presne tak, ako bude koľajnica po montáži vnímaná pri pohľade zo zeme. Tento orientačný pohľad je zásadný pre správne určenie polohy koncovky a orientácie PE vodiča pri inštalácii.

Prečo si jednoducho obľúbite trojfázou koncovku E-R?

• Umožňuje vytvárať modulárne, komplexné svetelné riešenia s využitím #tablink#montaz#koľajníc## a #tablink#podobne#kompatibilných spojovacích prvkov##.
• Trojfázový systém umožňuje rozdelenie svietidiel do troch samostatne ovládaných svetelných okruhov, každý s prúdovým zaťažením až 16 A. Vďaka tomu je možné v rámci jednej koľajnice nezávisle riadiť rôzne skupiny svietidiel, vytvárať variabilné svetelné scény a efektívne rozložiť elektrické zaťaženie podľa aktuálnych prevádzkových potrieb.

Technické upozornenie

Upozorňujeme, že koncovky s podobným vzhľadom sa môžu líšiť orientáciou zemniaceho vodiča (PE). Pre zaistenie správnej funkcie a elektrickej bezpečnosti je nutné vždy overiť jeho umiestnenie v koľajnici a vybrať zodpovedajúci typ koncovky.

#text_banner#

Technický výkres
