ZIG-ZAG LED pásik 12V Lux Miners-ES | 7W | 120LED | CRI80+

Kód: SC12120E-7ZIG-ZAG-20 SC12120E-7ZIG-ZAG-20-5M SC12120E-7ZIG-ZAG-27 SC12120E-7ZIG-ZAG-27-5M SC12120E-7ZIG-ZAG-30 SC12120E-7ZIG-ZAG-30-5M SC12120E-7ZIG-ZAG-40 SC12120E-7ZIG-ZAG-40-5M SC12120E-7ZIG-ZAG-50 SC12120E-7ZIG-ZAG-50-5M SC12120E-7ZIG-ZAG-65 SC12120E-7ZIG-ZAG-65-5M Zvoľte variant
4,83 € / m 24,18 € / balenie 4,83 € / m 24,18 € / balenie 4,83 € / m 24,18 € / balenie 4,83 € / m 24,18 € / balenie 4,83 € / m 24,18 € / balenie 4,83 € / m 24,18 € / balenie od 4,83 € / m 3,93 € bez DPH 19,66 € bez DPH 3,93 € bez DPH 19,66 € bez DPH 3,93 € bez DPH 19,66 € bez DPH 3,93 € bez DPH 19,66 € bez DPH 3,93 € bez DPH 19,66 € bez DPH 3,93 € bez DPH 19,66 € bez DPH od 3,93 € bez DPH Jednotková cena:
Ihneď k odoslaniu (>5 m) Ihneď k odoslaniu (>5 balenie) Ihneď k odoslaniu (>5 m) Ihneď k odoslaniu (>5 balenie) Ihneď k odoslaniu (>5 m) Ihneď k odoslaniu (>5 balenie) Ihneď k odoslaniu (>5 m) Ihneď k odoslaniu (>5 balenie) Ihneď k odoslaniu (>5 m) Ihneď k odoslaniu (>5 balenie) Ihneď k odoslaniu (>5 m) Ihneď k odoslaniu (>5 balenie) Zvoľte variant
Farebná teplota
Dĺžka
Zvolený variant nie je k dispozícii. Reset vybraných parametrov.
  • Metrážový tovar: po 1 bežnom metri (bez napájacích káblov) | Originálne balenie: 5 m

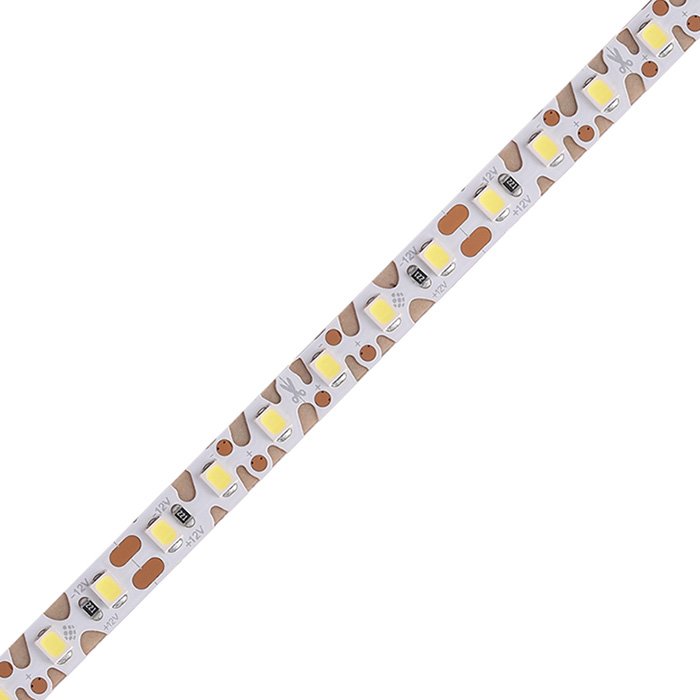

  • Biely ZIG-ZAG LED pásik produktového radu Lux Miners – Effective Series pre napájacie napätie DC 12 V
  • ZIG-ZAG prevedenie umožňuje bočný ohyb a kopírovanie kriviek či nepravidelných tvarov
  • SMD-2835 Sanan so svetelnou účinnosťou ≈ 132 lm/W pri 4000 K
  • Počet LED diód - 120 LED/m s príkonom LED pásika 7 W/m
  • Index CRI80+ poskytuje vyvážené podanie farieb, vhodné pre bežné osvetlenie
  • Perforovaný plošný spoj 2 oz so šírkou 6,5 mm a deliteľnosťou modulov po 25 mm
  • 3M 300LSE samolepiaca páska zaisťuje vysokú priľnavosť k širokej škále povrchov
  • Trieda krytia IP20 pre vnútorné použitie, do hliníkových LED profilov a líšt aj do svetelných nápisov
  • Garantovaný vysoký svetelný tok podporený testovaním v integračnej guli (Integrating Sphere) a registráciou v EPREL
  • Optimálne riešenie pre drobných výrobcov, ktorí chcú dosiahnuť kvalitný výsledok osvetlenia

Detailné informácie

Podrobný popis

ZIG-ZAG LED pásik 12V s produktovým označením Lux Miners-ES (Effective Series) SC12120E-7ZIG-ZAG a príkonom 7 W/m je určený na osvetlenie s pevne definovanou bielou farbou svetla, dostupnou v niekoľkých variantoch farebných teplôt (rôznych odtieňoch chromatickosti bielej). Technológia osvetlenia pomocou jednej nemennej farby SC (Single Colour - DIM) poskytuje vyššiu svetelnú účinnosť a vyvážené podanie farieb bieleho svetla. Prevedenie ZIG-ZAG (tzv. S-BEND) má segmentový, perforovaný plošný spoj, ktorý sa dá ohýbať do strán v rovine pásika. Pásik tak kopíruje oblúky, krivky a nepravidelné tvary, do ktorých sa bežný pásik ohnúť nedá.

Biely 12V LED pásik je vhodný na širokú škálu interiérových aplikácií aj na výrobu svietidiel v menších sériách. Effective séria LED pásikov od renomovaného výrobcu Lux Miners predstavuje osvedčené riešenie pre bežné osvetlenie, ktoré kombinuje vysokú svetelnú účinnosť (lm/W) s kvalitným mechanickým spracovaním a spoľahlivou prevádzkou.

Dôležité predajné informácie

  • Metrážový tovar - súčasťou dodávky je metráž pásika vo zvolenej dĺžke (1–4 m v celku) bez prispájkovaných napájacích káblov. Ak požadujete prispájkovanie prívodného kábla, využite súvisiacu #tablink#sluzby#službu spájkovania##.

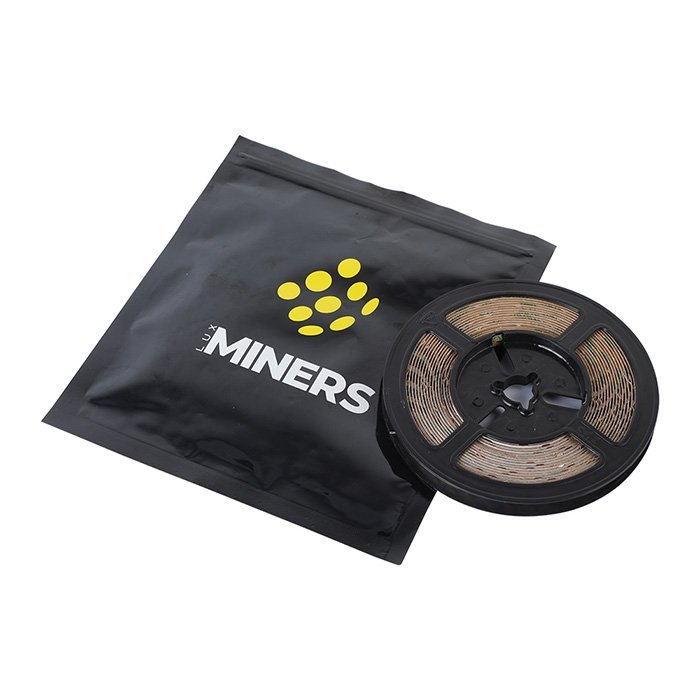

  • Originálne balenie - zahŕňa antistatický obal, plastový kotúč s navinutým LED pásikom v dĺžke 5 m s prispájkovanými vodičmi AWG22 (≈ 0,33 mm²) dĺžky 15 cm.

Kde LED pásik SC12120E-7ZIG-ZAG využijete?

LED pásik ZIG-ZAG je navrhnutý na osvetlenie zakrivených a členitých tvarov, kde je potrebné viesť svetelnú líniu v oblúkoch, rádiusoch alebo po nepravidelných kontúrach. Vďaka svojej flexibilnej konštrukcii sa skvele hodí na výrobu svetelných nápisov a reklamných písmen, podsvietenie oblých nábytkových prvkov, zakrivených podhľadov, stien aj vitrín. So svetelným tokom 684 až 922 lm/m podľa zvolenej chromatickosti je určený predovšetkým na dekoratívne, akcentové a orientačné osvetlenie. Teplota svetla 2700 až 3000 K navodí príjemnú atmosféru v obytných interiéroch, 4000 až 5000 K je vhodná pre komerčné a pracovné priestory a 6500 K dodá svetelným nápisom a reklamným prvkom výrazný vzhľad aj dobrú čitateľnosť pri zníženom osvetlení.

Svetelné parametre, ktoré stoja za pozornosť

  • CRI 82+ podľa farebnej teploty - zaisťuje dobré a vyvážené zobrazenie farieb, vhodné pre bežné interiérové osvetlenie s dostatočným kontrastom a prirodzeným vzhľadom osvetlených predmetov.
  • ≈ 132 lm/W účinnosť pri 4000 K – podanie farieb CRI 80+ umožňuje získať z každého wattu viac svetla. Efektivita SMD technológie je preto na veľmi vysokej úrovni.

Rozsah ponúkaných variantov farebnej teploty bieleho svetla

  • extra teplá biela - 2000 K (684 lm/m | CRI 82+)
  • teplá biela - 2700 K (861 lm/m | CRI 82+)
  • teplá biela - 3000 K (879 lm/m | CRI 82+)
  • denná biela - 4000 K (922 lm/m | CRI 82+)
  • denná biela - 5000 K (896 lm/m | CRI 82+)
  • studená biela - 6500 K (876 lm/m | CRI 82+)

Aké ďalšie technické vlastnosti by vám nemali uniknúť?

Technické informácie sú nevyhnutným zdrojom údajov o produkte, ktoré umožňujú jeho správne pochopenie a efektívne použitie. Vďaka nim je možné výrobok používať v súlade s jeho špecifikáciami a dosiahnuť optimálne výsledky osvetlenia.

  • IP20 trieda krytia - je vhodná na použitie v interiéri s odporúčanou prevádzkovou teplotou −15 °C až 60 °C.
  • DC 12 V prevádzkové napätie - predstavuje bezpečné napätie vhodné pre osvetľovacie zostavy či projekty menšieho rozsahu. Spoľahlivé napájanie zabezpečia kompatibilné #tablink#zdroje#napájacie zdroje##.
  • 7 W/m príkon - spotreba 1 m pásika pri plnom jase. Podľa nej dimenzujte napájací zdroj s rezervou zhruba 20 %: napríklad na 5 m pásika (5 × 7 W = 35 W) zdroj aspoň 42 W.
  • 120 LED/m počet LED diód na 1 bežný meter - pri tejto hustote osadenia LED diód je možné s difúzorom alebo krytom nápisu, v závislosti od ich hĺbky a typu, dosiahnuť úplné rozptýlenie svetla, takže bodový efekt je výrazne potlačený alebo úplne eliminovaný.
  • 6,5 mm šírka pásika - úzky pásik sa zmestí aj do plytkých a úzkych drážok a svetelných nápisov.

12V biely ZIG-ZAG LED pásik SC12120E-7ZIG-ZAG je technicky vyspelý produkt, preto prinášame aj rozšírené technické informácie

Uvedené informácie sú určené pre skúsených používateľov, svetelných technikov a montážnych profesionálov. Tieto špecifikácie umožňujú odborníkom vyhodnotiť kompatibilitu, efektivitu a vhodnosť produktu pre konkrétne aplikácie.

  • SMD 2835 – puzdro 2,8 × 3,5 mm - ploché obdĺžnikové puzdro s výškou necelý 1 mm s veľkou kovovou ploškou na spodnej strane, cez ktorú odchádza teplo priamo do medeného plošného spoja a ďalej do hliníkového profilu. Oproti starším puzdrám SMD 3528 tak 2835 zvláda vyšší výkon pri nižšej teplote čipu. Na tomto pásiku pripadá na jednu diódu len zhruba 0,06 W (7 W/m ÷ 120 LED/m), takže diódy pracujú s veľkou rezervou: menej sa zahrievajú, dlhšie si držia jas aj farbu a dosahujú vyššiu účinnosť (≈ 132 lm/W). Vyžarovací uhol je 120°.
  • 2 oz/ft² medená vrstva PCB (Printed Circuit Board) - doska je rozdelená výrezmi na krátke tuhé segmenty spojené pružnými mostíkmi, ktoré dávajú pásiku typický kľukatý tvar ZIG-ZAG (tzv. S-BEND). Vďaka výrezom sa pásik dá ohýbať do strán v rovine pásika, čo plný plošný spoj nedovolí. Ohyb sa rozloží na mostíky medzi segmentmi, zatiaľ čo diódy a rezistory zostávajú na tuhých častiach dosky. Nahor a nadol sa pásik ohýba ako bežný flexibilný LED pásik. Medená vrstva s hrúbkou 2 oz zaisťuje optimálnu vodivosť a efektívny odvod tepla, čím prispieva k dlhej životnosti produktu.
  • Stmievanie a úprava jasu - pásik sa stmieva PWM stmievačom zapojeným medzi zdroj a pásik. Odporúčame kompatibilné #tablink#stmivace#ovládače a stmievače##.
  • EPREL (European Product Registry for Energy Labelling) registrácia - výrobok je zaregistrovaný v európskej databáze výrobkov s energetickým štítkom.

Rady a tipy na montáž a zapojenie

Inštalácia LED pásika SC12120E-7ZIG-ZAG je vhodná pre profesionálov a technikov s potrebným vybavením. Pri montáži je nutné zabrániť poškodeniu pásika spôsobenému nadmerným ohýbaním, krútením alebo neodborným spájkovaním. Spájkovanie napájacích vodičov či predlžovanie pásika neodporúčame vykonávať bez predchádzajúcich skúseností.

LED pásik SC12120E-7ZIG-ZAG je na spodnej strane vybavený obojstrannou lepiacou páskou 3M 300LSE, ktorá zaisťuje jednoduchú montáž a dlhodobo pevné uchytenie v širokom rozsahu prevádzkových teplôt. Pásik lepte na hladký a odmastený podklad. V rovných úsekoch odporúčame montáž do hliníkových LED profilov a líšt, ktoré pásik chladia a chránia pred mechanickým poškodením. V oblúkoch a svetelných nápisoch pásik lepte priamo na hladký a odmastený podklad. Na montáž môžete využiť aj širokú ponuku #tablink#montaz#montážneho príslušenstva a káblov##.

  • Skrátenie dĺžky - pásik strihajte technickými nožnicami len na vyznačených miestach, teda po 25 mm.
  • Ohýbanie do strán - vďaka perforovanému plošnému spoju zvládne pásik v rovine aj veľmi malé polomery ohybu, takže kopíruje aj tesné oblúky a tvary písmen. Ohýbajte ho plynulo, nelámte ho cez ostrú hranu a neohýbajte ho v mieste diód. Pri montáži do oblúka ho lepte postupne po celej dĺžke, aby sa samolepiaca páska neodliepala.
  • Polarita - kladný vodič zdroja pripojte na pól + pásika a záporný na pól −. Pri prehodení polarity pásik nesvieti.
  • Maximálna dĺžka zapojenia z jedného konca je 5 m. Dlhšiu líniu napájajte z oboch koncov alebo zo stredu (každá polovica najviac 5 m), prípadne ju rozdeľte na úseky s vlastným prívodom. Inak bude vzdialenejší koniec pásika svietiť slabšie.

#kalkulacka#

Odporúčania pred prvým zapojením

LED pásik SC12120E-7ZIG-ZAG sa vyznačuje vysokou technickou kvalitou a minimálnym výskytom výrobných chýb. Napriek tomu odporúčame pred montážou vykonať krátky funkčný test. Test by nemal presiahnuť 45 sekúnd a pásik by mal byť úplne odmotaný z kotúča, aby bolo zaistené dostatočné chladenie. Počas testu overte, či všetky LED diódy svietia rovnomerne, neblikajú a nevykazujú žiadne anomálie. V prípade zistenia výrobnej chyby ihneď začnite reklamačný proces. Po inštalácii už nie je možné spoľahlivo určiť, či je porucha spôsobená výrobnou chybou alebo neodbornou montážou.

Často kladené otázky

ico-klic-fialova

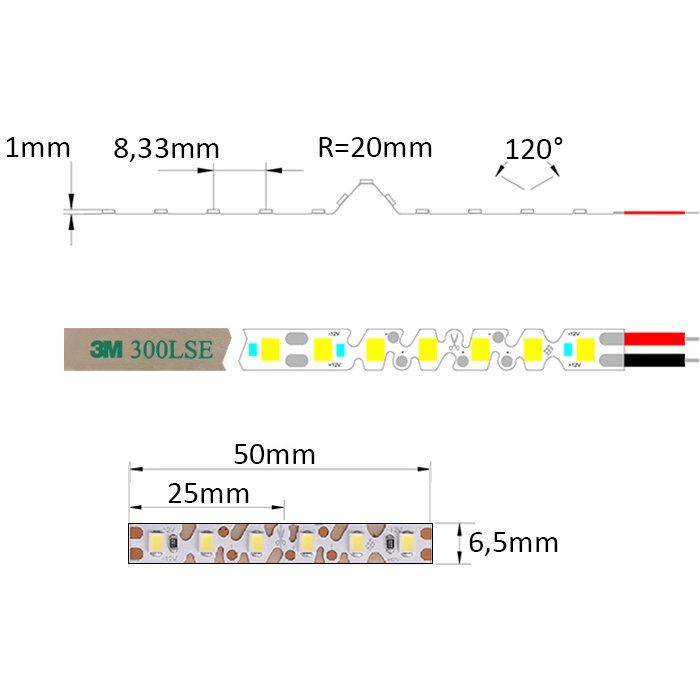

Technický výkres



Dodatočné parametre

Kategória: forward-biele-led-pasiky
Záruka: 2 roky
EAN: Zvoľte variant
značka: LUX MINERS - Official Distributor
napájacie napätie: 12V DC
príkon LED pásiku: < 10 W
IP krytie: IP20 - interiérový (bez krytia)
svetelný tok (pri 4000K): ≥ 500 lm
farebná teplota: extra teplá biela 1400 - 2500 K, teplá biela 2600 - 3900 K, denná biela 4000 - 5500 K, studená biela 5600 - 6500 K
vysoké CRI (Index podania farieb): CRI ≥ 80
počet LED/m: ≤ 120 LED/1bm
šírka LED pásiku: 6,5 mm
typ LED čipov: SMD 2835
originálne balenie: 5 m
špecifické funkcie LED pásiku: ZIG-ZAG - ohybný do strán, NEON - ohybný LED pásik
stmievateľné LED pásiky: ano
využitelnosť v prostredí: vnútorná (interiér)
umiestnenie LED pásiku: na strop, na stenu, do auta
špecifické umiestnenie LED pásiku: do dlažby, do obkladu, do podlahy
typ LED pásiku: biely
príkon: 7 W/m
počet LED na meter: 120
uhol svitu: 120°
životnosť: až 50 000 h
maximálna dĺžka zapojenia: 5 m
deliteľnosť: 25 mm
farebná teplota: 2000 K | 2700 K | 3000 K | 4000 K | 5000 K | 6500 K
svetelný tok: 684 lm/1m |861 lm/1m |879 lm/1m | 922 lm/1m | 896 lm/1m | 876 lm/1m
samolepiaca páska: 3M 300 LSE
pracovná teplota: -15 až +60°C
