Ako zapojiť LED pásik?

Pre domácich majstrov a tých, ktorí začínajú s LED pásikmi, sa tu pokúsime v základných bodoch popísať, ako postupovať pri zapojení LED pásika. Ďalej sa zameriame na základné zručnosti spojené s LED pásikmi ako skracovanie LED pásikov na požadovanú dĺžku a spájanie LED pásikov za účelom predĺženia dĺžky.

• Manipulácia s LED pásikom
• Ako zapojiť LED pásik?
• Ako skrátiť LED pásik?
• Spájanie LED pásikov a predĺženie dĺžky
• Nalepenie a chladenie LED pásika
• Ako zapojiť jednofarebné LED pásiky
• Ako zapojiť CCT LED pásiky?
• Ako zapojiť RGB LED pásiky?
• Ako zapojiť RGBW LED pásiky?
• Ako zapojiť RGBWW LED pásiky?

Ako s LED pásikom zaobchádzať?

Ak manipulujete s LED pásikom, vždy musíte byť opatrní a dbať na ochranu pred elektrostatickým výbojom. Čipy LED diód sú náchylné na poškodenie statickou elektrinou. Na LED pásku nevykonávajte žiadne zmeny okrem skracovania LED pásky a spájania LED pásky na vyznačených miestach. Vyhnite sa tiež nadmernému ohýbaniu alebo prekrúteniu LED pásika, ktoré ho môže trvalo mechanicky poškodiť.

Ako zapojiť LED pásik?

Odporúčame pred začiatkom práce s LED pásikom vykonať krátku kontrolu jeho zapojením a rozsvietením. Je veľmi nepríjemné pokiaľ LED pásik nalepíte, napájate a potom pri rozsvietení zistíte, že niektorá časť LED pásku nefunguje. Čaká vás oprava LED pásky, ktorej ste sa mohli hneď na úvod inštalácie vyhnúť.

Ak pri pripojení LED pásky otočíte polaritu DC napájania, LED pásik nebude svietiť, v horšom prípade ho poškodíte trvalo (znížená životnosť alebo svietivosť).

Ako skrátiť LED pásik?

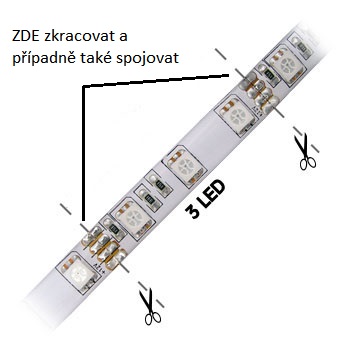

LED pásik skrátite na požadovanú dĺžku, ale nie však v ľubovoľnom mieste. LED pásik skrátite po jednotlivých častiach zvaných moduly alebo segmenty. Dĺžka modulu alebo segmentu môže byť pri každom LED pásiku iná, spravidla sú 2,5 - 10 cm dlhé. Jednotlivé moduly sú od seba viditeľne oddelené čiarou (niekedy aj symbolom nožníc) a označením pólov +/-.

1. Nájdite na pásiku značku nožníc alebo prerušovanú čiaru medzi medenými ploškami. Tam a len tam pásik strihajte.
2. Zmerajte dĺžku jedného modulu. Býva 2,5 až 10 cm podľa hustoty diód, takže výslednú dĺžku zaokrúhlite na celé moduly.
3. Strihajte ostrými nožnicami presne stredom deliacej značky, aby na oboch koncoch zostala celá medenáploška.
4. Pri pásikoch s krytím IP65 a vyšším najprv zložte silikónový plášť, po skrátení koniec znova zaizolujte koncovkou a lepidlom.

Ako spojiť dva LED pásiky?

Medzi významné výhody LED pásikov patrí aj možnosť predĺženia ich dĺžky. Na spájanie môžete využiť našu službu spájania LED pásikov spájkovaním. Spájkovanie LED pásikov považujeme za spoľahlivý spôsob, konektory naopak prinášajú zjednodušenie montáže a veľkú mieru flexibility. Môžu byť však menej spoľahlivé.

Pri spájkovaní je potrebné kontakty oboch LED pásikov očistiť. Nevykonávajte mechanické čistenie spojov pomocou pilníka alebo iných hrubých nástrojov. Na očistenie kontaktov použite chemický roztok, ktorý je na tento účel určený. Na očistený povrch naneste malú vrstvu cínovej spájky, následne prisunúť oba spájané diely rovnakého typu LED pásika k sebe a vykonať spájkovanie. Pre LED pásky existujú aj plastové spojky. Máme s nimi však rozporuplné skúsenosti a ich použitie príliš neodporúčame. Bývajú jednou z prvých príčin prípadných problémov.

Po napojení pásikov vykonajte krátky test funkčnosti.

1. Očistite kontakty oboch pásikov chemickým čističom plošných spojov. Pilník ani šmirgeľ nepoužívajte, medená ploška je tenká a odlúpla by sa.
2. Na očistené plôšky naneste tenkú vrstvu cínu.
3. Priložte pásiky k sebe tak, aby značky + a − na oboch dieloch nadväzovali. Pri RGB pásikoch musia nadväzovať všetky štyri kontakty.
4. Spoj prispájkujte hrotom s teplotou okolo 300 °C, každý kontakt najviac tri sekundy.
5. Spoj nechajte vychladnúť a zakryte zmršťovacou bužírkou.
6. Pred nalepením celú zostavu vyskúšajte na zdroji.

Ako LED pásik nalepiť a uchladiť?

Diódové pásky sú pre jednoduchú inštaláciu k povrchu vybavené obojstrannou lepiacou páskou. Pred nalepením LED pásika k vybranému povrchu sa uistite, že povrch je čistý, suchý a zbavený akéhokoľvek prachu, mastnoty alebo nečistôt, ktoré by mohli ovplyvniť priľnavosť. Menej výkonné LED pásky do približne 8W príkonu nie je potrebné chladiť. Nad 8W príkonu chladenia jednoznačne odporúčame.

Pre výkonné LED pásky je udržanie ideálnej prevádzkovej teploty nevyhnutné na zaistenie konštantných parametrov svietivosti a dlhej životnosti. Najlepšie chladenie zaistí LED profily a lišty, ktoré sú na tento účel priamo navrhnuté.

Ako zapojiť jednofarebné LED pásky?

Jednofarebné môžu byť ako biele LED pásiky tak farebné LED pásiky. Ich schému zapojenia pridávame nižšie.

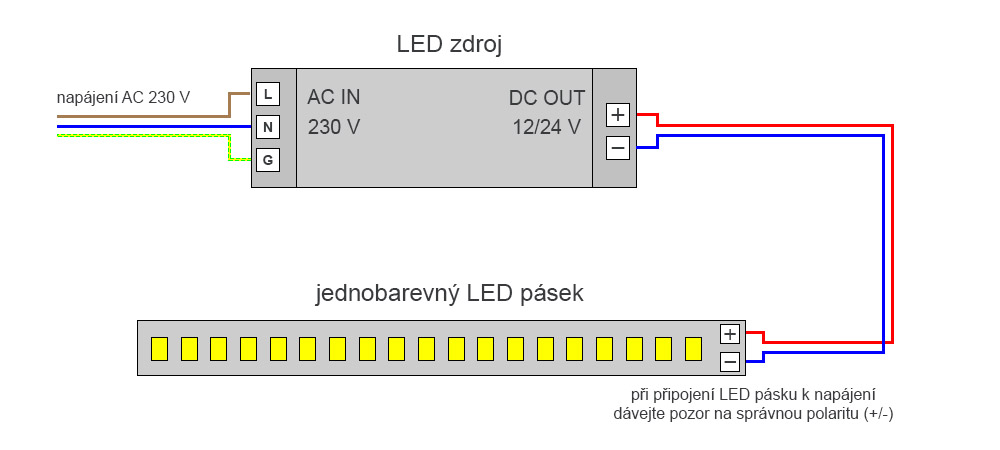

Jednoduché zapojenie

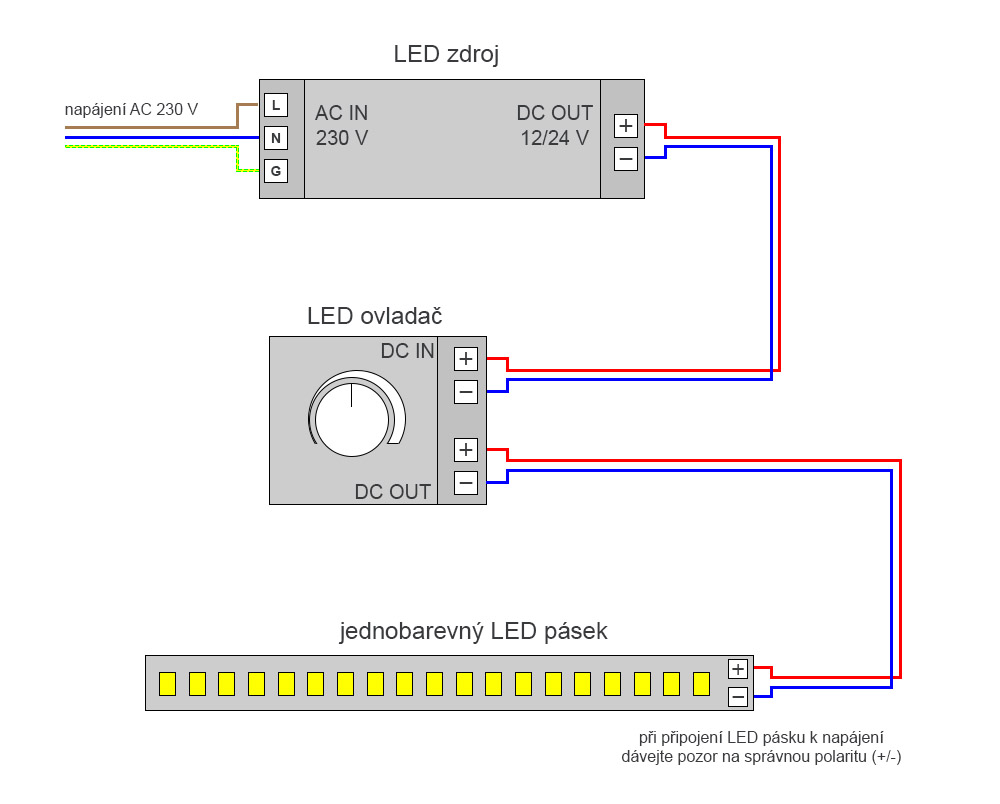

Zapojenie so stmievačom

Ako zapojiť CCT LED pásik?

CCT LED pásky vyžadujú pre zapojenie a ovládanie chromatičnosti alebo intenzity osvetlenia CCT LED ovládača. Práca s nimi vyžaduje väčšiu mieru zručnosti a zručností. Oproti obyčajným pásikom má tento typ tri spájkovacie plôšky na pripojenie vodičov.

Nižšie sme pripravili najčastejšiu schému zapojenia CCT LED pásika s ovládačom a napájacím zdrojom.

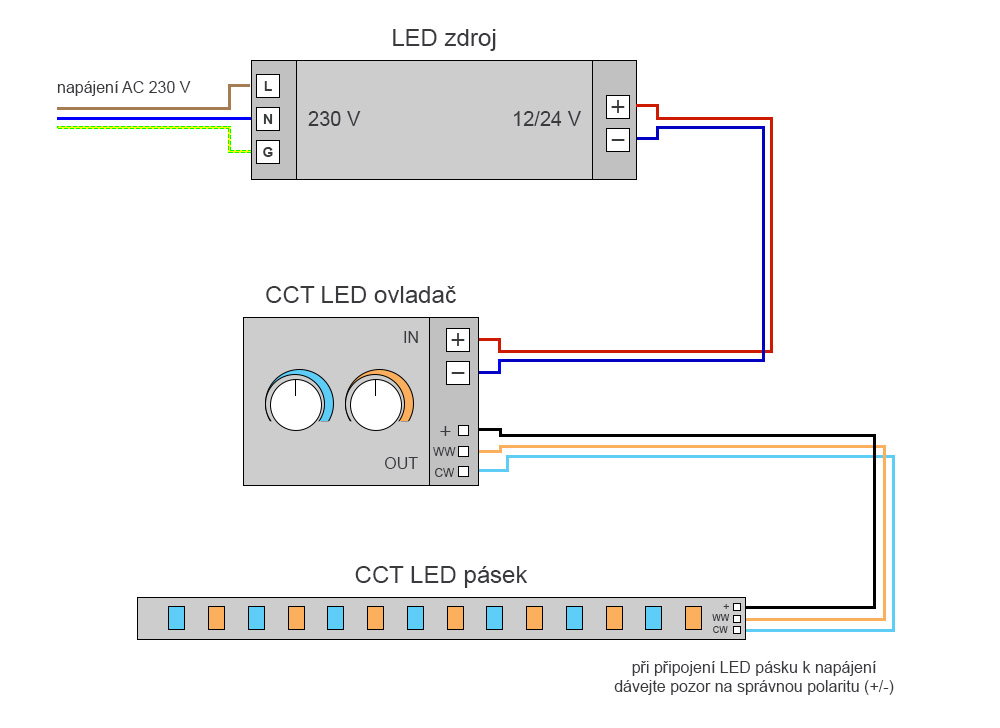

Zapojenie s ovládačom

Zapojenie s ovládačom a zosilňovačom

Ako zapojiť RGB LED pásik?

RGB LED pásiky vyžadujú na zapojenie a mixovanie farieb alebo intenzity osvetlenia RGB LED ovládača. Práca s nimi vyžaduje väčšiu mieru zručnosti a zručností. Oproti obyčajným pásikom má tento typ štyri spájkovacie plôšky na pripojenie vodičov.

Nižšie sme pripravili najčastejšiu schému zapojenia RGB LED pásika s ovládačom a napájacím zdrojom.

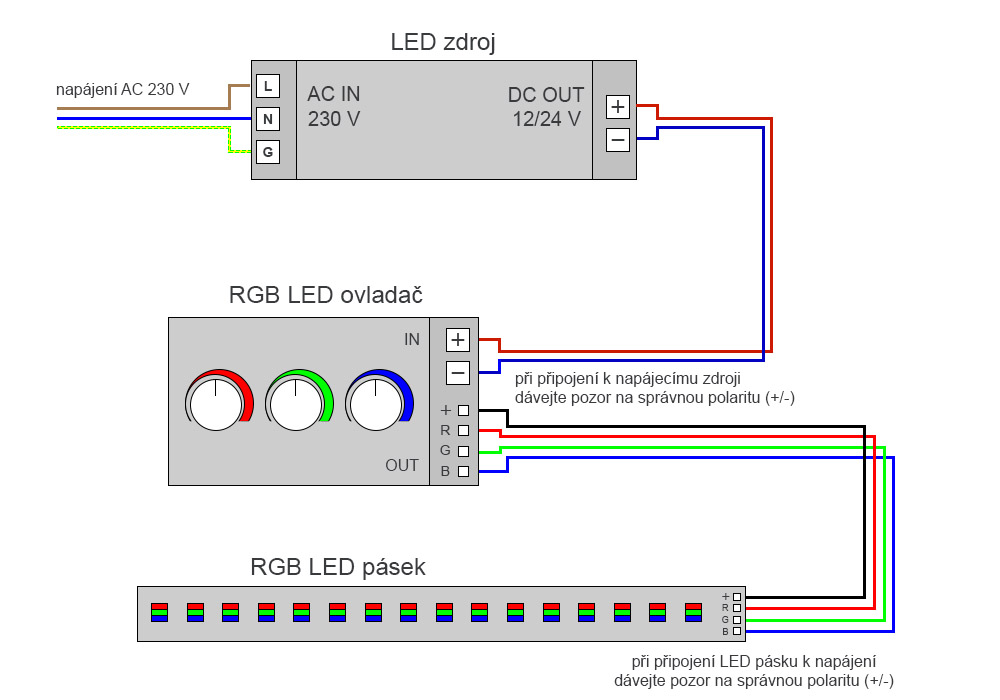

Zapojenie s ovládačom

Zapojenie s ovládačom a zosilňovačom

Ako zapojiť RGBW LED pásik?

RGBW LED pásiky vyžadujú na zapojenie a mixovanie farieb alebo intenzity osvetlenia RGBW LED ovládača. Práca s nimi vyžaduje väčšiu mieru zručnosti a zručností. Oproti obyčajným pásikom má tento typ päť spájkovacích plôšok na pripojenie vodičov. Bez predchádzajúcich skúseností odporúčame spájkovanie a zapojenie RGBWW LED pásikov zveriť odborníkom a montážnym firmám.

Nižšie sme pripravili najčastejšiu schému zapojenia RGBW LED pásika s ovládačom a napájacím zdrojom.

Zapojenie s ovládačom

Zapojenie s ovládačom a zosilňovačom

Ako zapojiť RGBWW LED pásik?

RGBWW LED pásiky vyžadujú na zapojenie a mixovanie farieb alebo intenzity osvetlenia RGBWW LED ovládača. Práca s nimi vyžaduje väčšiu mieru zručnosti a zručností. Oproti obyčajným pásikom má tento typ šesť spájkovacích plôšok na pripojenie vodičov. Bez predchádzajúcich skúseností odporúčame spájkovanie a zapojenie RGBWW LED pásikov zveriť odborníkom a montážnym firmám.

Nižšie sme pripravili najčastejšiu schému zapojenia RGBWW LED pásky s ovládačom a napájacím zdrojom.

Zapojenie s ovládačom

Zapojenie s ovládačom a zosilňovačom

Ak máte akékoľvek otázky ohľadom správneho zapojenia alebo inštalácie LED pásikov, neváhajte nás kontaktovať. Sme tu pre vás, aby sme vám radi pomohli a poskytli potrebné rady.
