Svietidlá systému PIKAS - navrhneme a vyrobíme na mieru

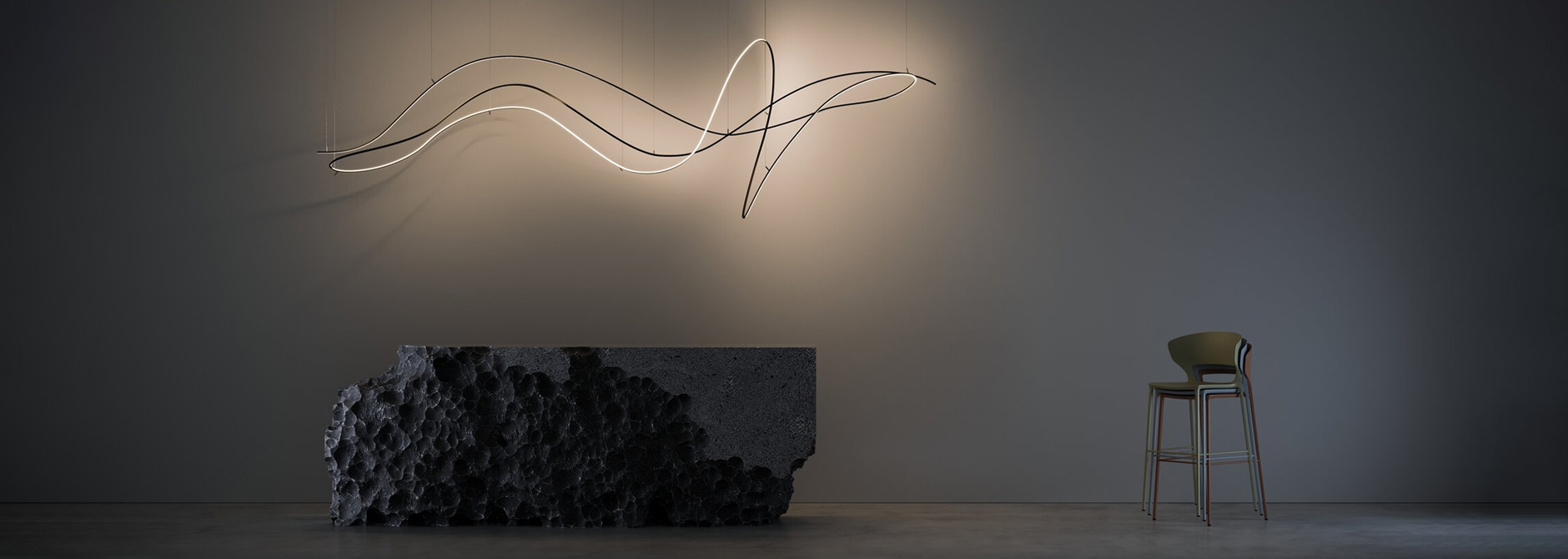

PIKAS od poľského výrobcu KLUŚ je závesné svietidlo na mieru z ohýbaného hliníkového profilu, katalógovo až 220 × 400 cm. Profil sa láme do lomenej línie, takže zostava zaberá niekoľko rovín pod stropom. Iný tvar posudzuje výroba individuálne podľa výkresu, takže línia môže kopírovať dispozíciu konkrétneho priestoru.

#showmore#

V akých rozmeroch sa PIKAS vyrába?

PIKAS sa vyrába vo veľkostiach 120 × 400 a 220 × 400 cm, obe majú príkon 175 W. Menšia veľkosť má podľa výrobcu rozmery 4 000 × 1 200 × 1 200 mm, teda štyri metre dĺžky a zhodne 1,2 metra na šírku aj na výšku. Hmotnosť a rozsah dĺžky závesu doložíme ku konkrétnej zostave, pretože sa pri lomenej línii líšia kus od kusu.

Prierez profilu je subtílny, šírka do 27 mm, takže sa línia v pohľade nestratí ani v členitom priestore. Výšku profilu doplníme k zvolenému vyhotoveniu.

Pri kreslení počítajte s tým, že lomená línia má iný obrys v pôdoryse a iný v pohľade. Zostava, ktorá v pôdoryse vyzerá kompaktne, môže v reze zaberať viac ako meter výšky, a práve tá výška rozhoduje, či sa popod ňu dá prejsť.

Kam sa PIKAS navrhuje?

PIKAS sa navrhuje nad recepciu, do átria, do rokovacej miestnosti alebo do schodiskového priestoru, kde je na tvar dosť miesta a kde má byť svietidlo vidieť. Rozmer 120 × 400 cm ukazuje mierku celej rady: do bežnej kancelárie s podhľadom vo výške 2,7 m sa taká zostava nehodí. Svieti priamo dole, strop zostáva neosvetlený.

Svetlo do viacerých smerov majú Veľké svietidlá systému HELIX na zavesenie do rozmerných priestorov, pri ktorých výrobca uvádza svietenie do dvoch strán. Drobný zvislý akcent namiesto jednej veľkej zostavy ponúkajú Vertikálne svietidlá systému STALALIGHT. Pri rokovacej miestnosti si vyžiadajte krivku svietivosti a hodnotu UGR; bez nich zostavu v projekte nedoložíte.

Koľko svetla PIKAS dá a ako podáva farby?

PIKAS v katalógovej veľkosti dá podľa karty pri 175 W svetelný tok 5 650 lm pri 3000 K a 6 550 lm pri 4000 K. Tento tok je publikovaný pri menšej veľkosti. Väčší formát 220 × 400 cm vedieme nad rámec katalógu výrobcu, rovnako ako časť variantov riadenia; príkon má zhodných 175 W a svetelný tok k nemu vyžiadame z výroby skôr, než číslo pôjde do výpočtu.

Vychádza z toho zhruba 32 lúmenov na watt, teda podstatne menej ako pri veľkých závesných zostavách tej istej značky, ktoré sa pohybujú okolo 80 lm/W. PIKAS je dekoratívna línia, nie hlavný zdroj osvetlenia plochy. Počítajte s ním ako s doplnkom k základnému osvetleniu. Farby podáva s indexom CRI 90 v oboch katalógových teplotách, pri 3000 aj 4000 K.

Na aké napätie sa PIKAS pripája a čím sa riadi?

Pripája sa priamo na sieť 220 až 240 V AC, 50 až 60 Hz; napájací zdroj je súčasťou svietidla, takže do podhľadu neumiestňujete samostatný zdroj. Podľa objednanej verzie sa ovláda po zbernici DALI alebo bezdrôtovo cez Zigbee či Matter. Bezdrôtové riadenie pri tejto rade dodávame my, v katalógu výrobcu nie je.

Napájací zdroj (driver) a ovládač nie sú to isté. Zdroj robí pre LED prúd, ovládač delí stmievanie na kanály. Vo vyhotovení DALI nesie adresu priamo zdroj a samostatný ovládač odpadá; pri bezdrôtovom Zigbee alebo Matter je ovládač druhá krabička vedľa zdroja. Koľko ramien má byť stmievateľných samostatne, toľko zdrojov s vlastnou adresou treba zadať do výroby. Adresy sa pritom zmestia na jednu zbernicu DALI, kam ich ide 64. Neskoršia zmena znamená zásah u výrobcu, takže rozdelenie na ovládané časti patrí do zadania hneď na začiatku. Riadiace jednotky nájdete medzi položkami Riadiaci DALI systém.

Pýtajte sa aj na to, kde sú napájacie zdroje v zostave umiestnené a či sa dajú vymeniť bez demontáže celého svietidla. Pri zostave zavesenej nad schodiskom je to pre servis podstatnejšie ako deklarovaná životnosť.

Ako sa PIKAS kotví do stropu?

Zostava sa kotví do nosnej konštrukcie stropu, nie do podhľadu. Typ závesu, počet závesných bodov, ich rozstup aj rozsah dĺžky závesu sú pri atypickom tvare dané výkresom. Vyžiadame si ich vo výrobe, hneď ako bude tvar schválený, a termín dodania podkladov potvrdíme obratom po zaslaní výkresu.

Telo je hliníkové, vyhotovenie zodpovedá krytiu IP20 a trieda ochrany je II, takže k svietidlu nevediete ochranný vodič. Na výber je eloxovaný hliník v striebornej a čiernej a biely lak. Životnosť výrobca udáva 60 000 hodín podľa kritéria L80B50.

Koľko vodičov povedie k lomenej línii?

K lomenej línii v katalógovom vyhotovení povedie len sieťový prívod, pretože napájací zdroj je vo vnútri svietidla. Keď osadenie na želanie meníme na viackanálové na 24 V, povedie k línii o jeden vodič viac, než koľko má osadenie kanálov: pásiky na konštantné napätie majú spoločný kladný pól, takže jedna žila je spoločná a jedna pripadne na každý kanál.

Pri jednofarebnom osadení sú to dve žily, pri laditeľnej bielej tri, pri RGBW päť a pri RGBWW šesť (tam má vlastnú žilu každá farba aj obe biele). Ovládacia zbernica sa počíta zvlášť. Päťkanálové ovládače pre RGBWW patria k skupine RGBWW LED svietidlá.

O priereze spoločného vodiča rozhoduje pri 24 V dovolený úbytok napätia, pretože ten je pri bežných dĺžkach prívodu prísnejší ako oteplenie; spoločný vodič totiž vedie súčet prúdov všetkých kanálov. Práve preto sa osadenie volí súčasne s trasou prívodu. Keď je kabeláž hotová, denná a večerná scéna sa prepína z ovládača a do konštrukcie sa už nesiaha.

Ako sa objednáva atypický tvar?

Atypický tvar objednáte tak, že nám pošlete skicu alebo výkres v 2D. Výroba posúdi, či sa tvar dá vyrobiť a ako sa rozdelí na segmenty pre dopravu, a potom vzniká cena a termín. Aby ste mohli tvar nakresliť hneď, vyžiadame k vášmu zadaniu tri čísla: minimálny polomer ohybu, minimálny uhol lomu a maximálnu dĺžku nedeliteľného dielu.

Dodacia lehota atypu je dlhšia ako pri katalógovej veľkosti a potvrdzuje sa až po schválení výkresu, pretože sa odvíja od delenia na segmenty a od povrchovej úpravy. Pri neštandardnom odtieni počítajte s ďalším časom navyše. Tvar sa oplatí zadať už v štúdii: čím skôr je línia pevná, tým skôr máte hmotnosť pre statika a fotometriu pre výpočet.

Súvislý vodorovný ťah z rovných a oblúkových dielov riešia Svietidlá a moduly systému SERPENT. Zvyšok katalógu nájdete v prehľade značky KLUŚ - Official Distributor, ktorej sme oficiálnym distribútorom.
