Riadiaci DALI systém

Riadiaci DALI systém je digitálne riadenie osvetlenia, v ktorom má každý stmievač, LED zdroj, tlačidlo aj čidlo vlastnú adresu a riadiaca jednotka s nimi komunikuje po dvoch vodičoch zbernice. Používa sa v kanceláriách, školách, obchodoch aj v rodinných domoch, kde chcete viac svetiel ovládať z niekoľkých miest a meniť nastavenie bez nového zapojenia. Na tejto stránke nájdete stmievače, spínače, tlačidlá, čidlá, prevodníky aj riadiace jednotky DALI. Ako inak sa dá svetlo ovládať, ukazuje prehľad LED ovládače.

• Stmievače
• Spínače
• Ovládače
• Prevodníky
• Senzory
• DALI Master jednotky

#showmore#

Ako DALI funguje?

DALI posiela povely digitálne po dvoch vodičoch, ktoré vedú ku všetkým zariadeniam na linke, a každé z nich počúva len povely na svoju adresu. Riadiaca jednotka tak môže jedno svietidlo stlmiť, druhé vypnúť a skupinu v inej časti miestnosti rozsvietiť naplno, hoci sú všetky pripojené k rovnakému káblu. Zariadenia zároveň odpovedajú, takže jednotka spozná, či svietia, na koľko percent, alebo či hlásia poruchu. Tlačidlá a čidlá jednotke len oznamujú, čo sa stalo, a ona podľa toho posiela povely svetlám.

Jedna linka pojme až 64 stmievačov, spínačov a LED zdrojov a k tomu až 64 tlačidiel a čidiel DALI-2. Ovládané zariadenia rozdelíte až do 16 skupín a každé si zapamätá až 16 scén, teda uložených nastavení jasu, ktoré vyvoláte jedným stlačením. Linka môže merať až 300 metrov. Keď 64 adries nestačí, pridá sa ďalšia linka s vlastným zdrojom a riadiacou jednotkou. Inou cestou je broadcast modul, cez ktorý jedna adresa ovláda až 64 ďalších zariadení. Tie však potom svietia všetky rovnako.

Čo potrebujete na zostavenie DALI osvetlenia?

Každá DALI inštalácia sa skladá zo štyroch častí: zdroja zbernice, riadiacej jednotky, ovládaných zariadení a ovládacích prvkov. Zdroj zbernice dodáva do dvoch riadiacich vodičov napätie okolo 16 V a bez neho linka nekomunikuje. Vyberať môžete z kategórie zdrojov DALI BUS napájacie zdroje. Niektoré riadiace jednotky majú zdroj zabudovaný, napríklad s prúdom 230 mA. Potom už ďalší zdroj nepridávajte, pretože všetky zdroje na jednej linke smú spolu dodať najviac 250 mA. Riadiaca jednotka, ktorej sa hovorí master, pridelí zariadeniam adresy, zostaví skupiny a scény a potom celú linku riadi. Nájdete ju medzi produktmi na stránke DALI master riadiace jednotky.

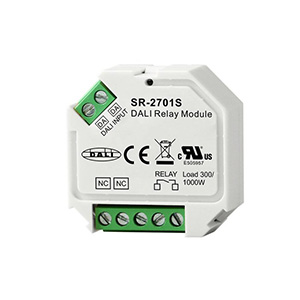

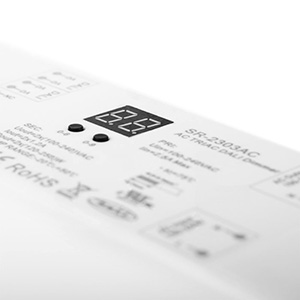

Samotné svetlo regulujú stmievače a spínače. LED pásiky na 12 až 36 V stmievate stmievačom DALI zapojeným medzi zdroj a pásik, svietidlá na 230 V stmievačom alebo spínačom pre sieťové napätie. Stmievače pre pásiky aj pre 230 V sú v kategórii DALI stmievače, spínače na stránke DALI spínače 230V AC. Svietidlá, ktorých LED zdroj má DALI vstup, stmievač nepotrebujú. Takéto zdroje ponúka výber LED zdroje riadené signálom DALI. Na stene potom svetlá ovládajú tlačidlá z výberu DALI vypínače a automaticky ich riadia čidlá pohybu a denného svetla, pozrite DALI senzory pohybu a PIR čidlá. Tlačidlá a čidlá sa napájajú zo zbernice a trochu prúdu si z nej berie aj každý stmievač. V parametroch každého zariadenia preto nájdite odber zo zbernice v mA a hodnoty sčítajte. Súčet má byť aspoň o 10 až 20 % nižší než prúd zdroja.

Ako sa zapája DALI zbernica?

DALI zbernica sú dva vodiče navyše, ktoré vediete ku všetkým zariadeniam, a rozvod môže mať akýkoľvek tvar okrem uzavretého kruhu. Vodiče smiete viesť od zariadenia k zariadeniu, rozvetviť ich do hviezdy alebo oboje kombinovať. Pri stmievačoch a tlačidlách zvyčajne nezáleží na tom, ktorý vodič pripojíte kam, pri zdroji zbernice a riadiacej jednotke dodržte označenie svoriek DA+ a DA−. Zbernica DALI nie je oddelené bezpečné napätie, preto vodiče vždy voľte s izoláciou na 230 V. Vďaka tomu ju môžete viesť v rovnakom kábli ako napájanie a k svietidlu stačí jeden päťžilový kábel namiesto trojžilového a samostatného dvojžilového. Prierez voľte podľa dĺžky: do 100 m stačí 0,5 mm², do 150 m 0,75 mm² a do 300 m 1,5 mm². Zapojenie aj prvé nastavenie adries, skupín a scén zvyčajne urobí elektrikár alebo integrátor v programe k riadiacej jednotke. Pri neskorších zmenách tlačidiel a scén už netreba siahať na káble.

DALI, alebo DALI-2?

DALI-2 je novšia verzia štandardu, ktorá prvýkrát jednotne opisuje aj tlačidlá a čidlá a zavádza certifikáciu zariadení. Pri pôvodnom DALI si každý výrobca tlačidlá a čidlá riešil po svojom, takže tlačidlo jednej značky nemuselo fungovať s jednotkou inej. Výrobok s logom DALI-2 musí prejsť certifikáciou organizácie DiiA, a preto takéto výrobky môžete kombinovať naprieč značkami. Stmievače a spínače staršej verzie sa dajú pripojiť k riadiacej jednotke DALI-2 a fungujú s ňou. Ak však chcete tlačidlá alebo čidlá DALI-2, potrebujete riadiacu jednotku DALI-2.

Ako DALI riadi farebné pásiky a pásiky s laditeľnou bielou?

Farebné pásiky a pásiky s laditeľnou bielou, od teplej po studenú, riadi DALI dvoma spôsobmi, ktoré sa označujú DT6 a DT8. Pri DT6 dostane každý kanál stmievača vlastnú adresu, takže pásik RGBW zaberie štyri adresy zo 64. Pri DT8 má celý stmievač len jednu adresu a farbu alebo teplotu bielej dostane jedným povelom, takže sa adresy šetria. DT8 však musí podporovať stmievač aj riadiaca jednotka. Stmievač, ktorý zvláda oba režimy, sa na DT8 prepína podľa návodu, v programe alebo tlačidlami na stmievači. Urobte to len vtedy, keď DT8 zvláda aj vaša riadiaca jednotka. Ktoré typy zariadení jednotka podporuje, nájdete v jej parametroch.

Kedy zvoliť DALI a kedy stačí jednoduchšie riadenie?

DALI sa oplatí, keď potrebujete svetlá v rôznych skupinách, ovládanie z viacerých miest alebo čidlá, ktoré svetlo riadia samy. Pre jeden pásik alebo jedno svetlo ovládané tlačidlom stačí jednoduchší Systém PUSH to DIM. Riadenie 0–10 V alebo 1–10 V dokáže len stmievať celú vetvu naraz, bez adries a bez spätného hlásenia. Na DALI sa dajú napojiť aj iné systémy: rádiový diaľkový ovládač, inteligentnú domácnosť ZigBee alebo obyčajné tlačidlo pripojíte cez zariadenia z kategórie DALI prevodníky riadiaceho signálu. Budovu riadenú systémom KNX prepojíte s DALI cez bránu KNX, ktorú nájdete aj tu vo výpise. Viac o KNX vysvetľuje stránka Riadiaci KNX systém.
