Veľké svietidlá systému HELIX na zavesenie do rozmerných priestorov

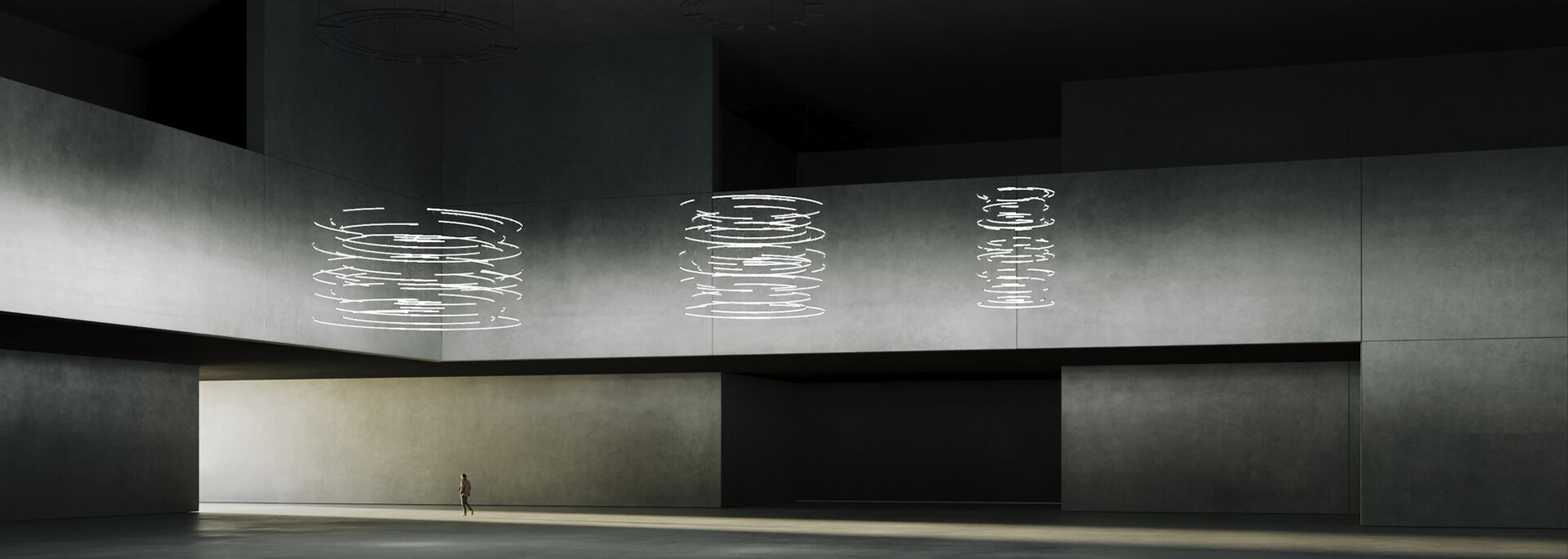

HELIX od KLUŚ je závesné svietidlo v tvare priestorovej špirály s priemerom od dvoch do šiestich metrov. Patrí do átria a nad otvorené schodisko, teda tam, kde sa priestor otvára cez niekoľko poschodí. Svieti do strán: svetlo vychádza von z pásu špirály po celej jej dĺžke, nie kolmo dole.

#showmore#

V akých priemeroch sa špirála vyrába?

Špirála HELIX sa vyrába v troch priemeroch: Ø 200 cm s príkonom 2 460 W, Ø 400 cm s príkonom 4 720 W a Ø 600 cm s príkonom 6 295 W. Priemer ale nie je jediný rozmer, ktorý treba do výkresu. Špirála sa vinie aj do výšky a práve tá rozhoduje, koľko poschodí opticky prepojí a ako vysoko nad podlahou skončí jej spodná hrana.

Individuálny priemer aj povrch dohadujeme priamo s poľskou výrobou, takže rozmer sa dá prispôsobiť konkrétnemu átriu. Konštrukcia je hliníková v krytí IP20 a výrobca pri nej udáva životnosť 60 000 hodín. Na výber je elox v striebornej a čiernej a biely lak; pri pohľade zdola rozhoduje odtieň viac ako pri prisadených svietidlách, pretože profil vidno po celej dĺžke špirály.

Hodí sa HELIX do átria a nad otvorené schodisko?

Áno, výrobca ho určuje pre viacpodlažné átriá kancelárskych budov a obchodných centier a pre priestory s otvoreným schodiskom uprostred dispozície. Špirála sa vinie do výšky, takže jednotlivé poschodia sa pri pohľade cez átrium spoja do jedného celku.

Keď má mať svietidlo tvar navrhnutý na mieru namiesto špirály, ponúkajú ho Svietidlá systému PIKAS - navrhneme a vyrobíme na mieru, voľne kreslený tvar podľa výkresu Svietidlá a moduly systému MIFOR-70. Kruhy vrstvené nad sebou namiesto špirály majú Veľké svietidlá systému COLMEIA na zavesenie do rozmerných priestorov, ktoré svietia do strán rovnako.

Koľko svetla HELIX dá?

HELIX v najväčšom priemere dáva podľa karty výrobcu svetelný tok 518 200 lm pri 3000 K a 572 200 lm pri 4000 K. Priemer 200 cm dá 202 400 a 223 500 lm, priemer 400 cm 388 600 a 429 200 lm. Merný výkon drží naprieč veľkosťami 82 lm/W pri 3000 K a 91 lm/W pri 4000 K, takže tok rastie s príkonom lineárne a medziveľkosti sa dajú odhadnúť.

Farby podáva s indexom Ra 90, a to pri oboch katalógových teplotách. V átriu to má praktický dôsledok: materiály na stenách a podlahe si zachovajú odtieň aj vtedy, keď na ne svieti prevažne toto jedno svietidlo.

Ktorým smerom špirála svieti?

Do strán, teda von z pásu špirály po celej jej dĺžke. Svetlo dopadá na okolité plochy a špirála v átriu nie je len jasným tvarom v priestore, ale rozsvieti aj steny a ochodze okolo seba.

Pre výpočet osvetlenosti to znamená, že sa nedá vychádzať zo súčtu lúmenov. Rozdelenie toku medzi obe strany pásu vyžiadame k zvolenému priemeru u výroby a priložíme ho k ponuke, aby projektant osvetlenia mal s čím počítať.

Ako sa HELIX napája a istí pri 6 295 W?

HELIX s príkonom 6 295 W odoberá pri 230 V zhruba 27 A, priemer 400 cm so 4 720 W zhruba 21 A. Sú to spodné odhady, skutočný prúd bude vyšší. Do jedného obvodu isteného na 16 A sa zmestí iba najmenšia veľkosť, 2 460 W a približne 11 A; väčšie priemery potrebujú niekoľko samostatných prívodov.

Počet napájacích zdrojov určuje aj počet adries na zbernici, kam sa ich zmestí 64 na linku, a súčtový zvodový prúd, kvôli ktorému sa záťaž zvyčajne rozdelí medzi niekoľko prúdových chráničov. Obe čísla patria do projektu elektro skôr, než sa objedná.

Napájanie je sieťové, 220 až 240 V. Katalóg výrobcu pozná zapínanie vypínačom a riadenie po zbernici DALI, my k tomu dodávame aj Zigbee a Matter. Špirálu teda dostanete do bezdrôtovej siete bez toho, aby ste kvôli nej menili systém. Riadiace jednotky nájdete medzi položkami Riadiaci DALI systém a bezdrôtovú variantu medzi Svetlá Zigbee. Farebné scény rieši osadenie RGBWW, ktoré má vlastnú skupinu RGBWW LED svietidlá.

Ako sa šesťmetrová špirála zavesuje a ako sa u nej rieši servis?

Šesťmetrová špirála sa zavesuje na body závesu, ktoré sa kotvia do nosnej konštrukcie, nie do podhľadu. Hmotnosť, počet a rozstup závesných bodov aj požiadavku na sekundárny záves odovzdáme statikovi hneď, ako bude jasný priemer a výška zavesenia. Zavesiť sa dá v troch vyhotoveniach: na samotnom závese, na závese so závesným baldachýnom a na závese s baldachýnom prisadeným k stropu, čo sa hodí tam, kde je nad svietidlom málo miesta.

Pri priemeroch 400 a 600 cm sa pýtajte na delenie na segmenty a na prepravný rozmer. Termín montáže sa plánuje ešte pred dokončením okolitých konštrukcií, kým je do objektu prístup, pretože potom už sa šesťmetrová špirála dovnútra nedostane.

Prístup pre neskorší servis sa rieši rovnako v projekte, v átriu spúšťacím systémom zabudovaným do stropu alebo trvalo prístupnou lávkou. Povieme vám aj to, kde sú umiestnené napájacie zdroje a či sa dajú vymeniť bez skladania celého svietidla; pri špirále cez niekoľko poschodí je to rozdiel medzi hodinou a celým dňom. Do harmonogramu patrí aj čistenie: v krytí IP20 sa profil zapráši po celej dĺžke a interval sa odvíja od prevádzky objektu, v obchodnom centre býva kratší ako v kancelárskej hale.

Prečo sa napájacie sekcie a ovládané zóny kreslia zvlášť?

Pretože každú z nich určuje iná veličina: zónu to, čo sa má ovládať spolu, a napájaciu sekciu výkon, úbytok napätia po dĺžke a maximálna súvislá dĺžka pásika. Jedna zóna preto môže byť napájaná z niekoľkých okruhov a jeden okruh môže obsluhovať niekoľko zón. Neprekrývajú sa.

Napájací zdroj (driver) a ovládač nie sú to isté. Zdroj robí pre LED prúd, ovládač delí stmievanie na kanály. Vo vyhotovení DALI nesie adresu priamo zdroj a samostatný ovládač odpadá; pri bezdrôtovom Zigbee alebo Matter je ovládač druhá krabička vedľa zdroja. Platí to pre zapojenie, kde sa stmieva až za zdrojom. Pri zdroji, ktorý stmieva sám, sú okruh a zóna to isté. Keď je zóna rozdelená na napájacie sekcie, dostane každá vlastný zdroj a v jednom kroku ich drží spoločný riadiaci signál: zbernica, spoločná skupina v bezdrôtovej sieti alebo zosilňovač signálu. Hranice sekcií sa pritom kladú k hraniciam zón, kedykoľvek to geometria dovolí.

Kto spočíta osvetlenosť átria?

Osvetlenosť átria spočítame my, hneď ako od výroby dostaneme fotometrické dáta a rozdelenie toku medzi obe strany pásu pre zvolený priemer. Podklady na zavesenie a dokumentáciu pripravíme ešte pred objednávkou, takže s nimi môžete rovno za statikom. Ďalšie veľké závesné svietidlá aj samostatné profily nájdete v prehľade značky KLUŚ - Official Distributor, ktorej sme oficiálnym distribútorom.
