Svietidlá a moduly systému SERPENT

SERPENT od poľského výrobcu KLUŚ je lineárny systém, v ktorom sa rovné a oblúkové moduly skladajú do jedného neprerušeného svetelného ťahu. Z tých istých dielov zložíte priamu linku, oblúk, kruh aj mnohouholník, a to prisadene na strop či na stenu, alebo zavesene so svietením nahor aj nadol.

#showmore#

Z akých modulov sa ťah skladá?

Rovné moduly sú v dĺžkach 843, 1 123, 1 403, 1 683 a 1 963 mm; oblúky ako štvrťkruhy s polomermi 600 a 750 mm a ako polkruhy s polomermi 400, 600 a 750 mm. K tomu patria rohové spojky na odbočenie v pravom uhle v dvoch rovinách.

Príkon modulov je 18 až 48 W podľa dĺžky a polomeru. Šírka profilu je 28 až 56 mm podľa varianty, takže linka zostane v pohľade subtílna aj pri dlhom ťahu.

Akú hodnotu UGR a Ra má lineárny ťah?

Lineárny ťah podáva farby na úrovni Ra 90, na vyžiadanie Ra 95, a dodáva sa v teplotách 3000 a 4000 K, ďalšie na želanie. S mikroprizmatickým difúzorom udáva výrobca UGR pod 19 v referenčnom priestore.

Norma STN EN 12464-1 stanovuje pre kancelárske pracoviská medzu UGR najviac 19, tá však platí pre sústavu v konkrétnej miestnosti, nie pre svietidlo samo. Údaj výrobcu je vstup do výpočtu, nie jeho výsledok. Pri opálovom difúzore a pri variantoch s nepriamou zložkou sa hodnota líši.

Optiku vyberáte podľa toho, čo má linka robiť: mikroprizmatický difúzor tam, kde sa stráži oslnenie, bodovú optiku alebo ich kombináciu tam, kde má svetlo mieriť na konkrétne miesto.

Ako sa systém napája a stmieva?

Systém sa napája podľa vyhotovenia buď 24 V DC, alebo 230 V AC. Pri sieťovej variante je zdroj skrytý vnútri telesa, takže v podhľade neriešite miesto pre napájací box ani prístup k nemu; pri variante na 24 V sa zdroj volí zvlášť podľa dĺžky ťahu medzi položkami LED zdroje 24V.

Voľba napätia rozhoduje o počte napájacích miest. Pri sieťovej variante stačí jeden prívod na modul so zabudovaným zdrojom; pri 24 V sa počíta s úbytkom napätia na prívode, takže dlhý ťah sa napája z viacerých miest alebo z oboch koncov. Ktorý spôsob vyjde v konkrétnej dispozícii lepšie, spočítame z dĺžky ťahu a príkonu modulov.

Riadenie je DALI, Zigbee a Matter, pri časti katalógu aj rádiový diaľkový ovládač. Pre DALI počítajte so zbernicovým párom vedeným až k svietidlu; jednotky nájdete medzi položkami Riadiaci DALI systém a bezdrôtovú skupinu medzi Svetlá Zigbee.

Prisadene, alebo zavesene?

Lineárny ťah sa dá montovať prisadene aj zavesene. Prisadene na strop alebo na stenu, kde linka kopíruje povrch a stavebná výška je najmenšia. Zavesene tam, kde sa svetelný tok delí nahor a nadol: horný tok rozjasní strop a zníži kontrast, dolný osvetlí pracovnú rovinu.

Pomer priamej a nepriamej zložky je daný variantom modulu a dostupné pomery uvádzame pri konkrétnom vyhotovení. Pri zavesenej variante sa rieši ešte rozstup závesných bodov: dlhý ťah sa kotví na viacerých miestach a rozstup patrí do výkresu spolu s trasou prívodu.

Ako sa ťah delí na moduly a kde vyjdú spoje?

Polomer oblúka a dĺžka rovného dielu určujú, kde vyjdú spoje, a tie sú pri neprerušenej linke vidieť. Posunúť ich neskôr znamená meniť skladbu celého ťahu, preto sa delenie fixuje už v dokumentácii, nie až pri objednávke.

Moduly jednej linky objednávame jednou zákazkou, aby odtieň eloxovaného povrchu a farba svetla sedeli na prechode medzi oblúkom a rovným dielom. Pri diele doobjednanom neskôr sa zhoda odtieňa zaručiť nedá, počítajte preto s rezervou už v prvom objednávkovom liste.

Podklady sú k dispozícii v 2D aj ako BIM model, takže skladbu ťahu zanesiete do projektu ešte pred tendrom.

Kedy siahnuť po tomto systéme a kedy po inom?

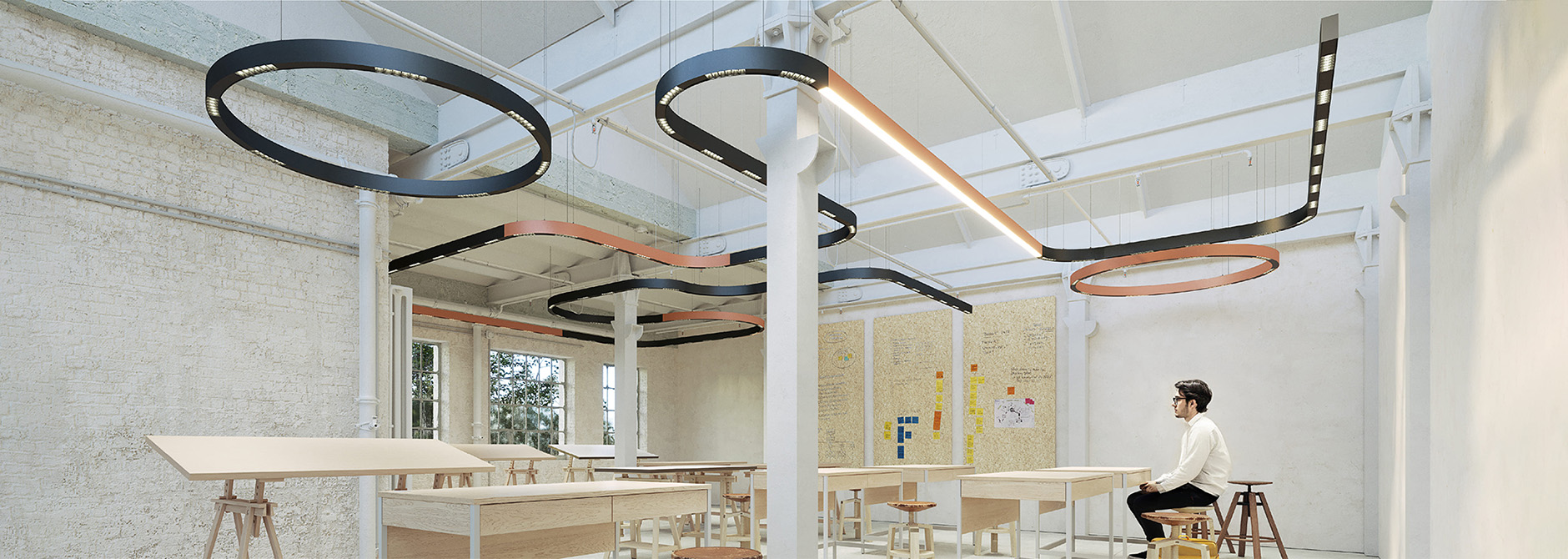

S mikroprizmatickým difúzorom má systém predpoklady aj nad kancelárske pracoviská, nielen do komunikačných priestorov. Do open spacu ako súvislý ťah nad radom stolov, do recepcie ako kruh alebo mnohouholník, na chodbu ako linka kopírujúca zalomenie steny.

Tam, kde má mať linka voľnejšiu, organickejšiu kresbu, než akú dovoľujú rovné a oblúkové moduly, siahnite po Svietidlá a moduly systému MIFOR-70. Kde stačia priame moduly, ale smer svietenia chcete nastavovať až na mieste, vyberte si Svietidlá systému TULIP. Pre subtílne zvislé prvky namiesto vodorovného ťahu sú tu Vertikálne svietidlá systému STALALIGHT.

Udrží dlhý ťah po celej dĺžke rovnaký odtieň?

Udrží, keď sa pásik pre celý ťah objedná z jedného binu, teda z jednej triedy, do ktorej výrobca čipy roztriedil podľa farby aj podľa svetelného toku. Jedna výrobná dávka to obvykle zaistí, ale zaručí to až binové obmedzenie zapísané v objednávke; sama dávka žiadnu farebnú triedu nedrží.

Práve pri neprerušenej línii sa to oplatí, pretože oblúk a rovný diel na seba nadväzujú bez škáry a odtieň sa porovnáva priamo vedľa seba. Do špecifikácie patrí vedľa binu aj tolerancia farby, zapísaná ako 3 SDCM, teda trojkroková MacAdamova elipsa. Vzťahuje sa k cieľovému bodu, takže sama osebe zhodu dvoch dodaných pásikov medzi sebou nerieši. Preto tá dvojica požiadaviek.

Pri laditeľnej bielej sa to isté stráži pre obe biele vetvy zvlášť, pri RGBW a RGBWW pre ich biele zložky. Typy, medzi ktorými sa vyberá, sú v prehľade LED pásiky.

Čo k ťahu dodáme pre tender?

Pre tender rozdelíme ťah na rovné diely a oblúky, pošleme technické listy a spočítame osvetlenosť. Tovar berieme priamo od poľského výrobcu, s ktorým riešime aj atypické skladby; samostatné profily nájdete medzi položkami Hliníkové LED profily a lišty na LED pásky a zvyšok ponuky v prehľade značky KLUŚ - Official Distributor, ktorej sme oficiálnym distribútorom.

Pri atypickom odtieni RAL a pri neštandardnej skladbe počítajte s dlhšou dodacou lehotou ako pri katalógových moduloch; konkrétny termín potvrdíme podľa rozsahu zákazky, hneď ako bude skladba ťahu pevná.
