Kaskádovité svietidlá systému OKI

OKI od KLUŚ je závesná kaskáda ramien, z ktorých sa každé natáča samostatne v rozsahu až 280°. Ramená sú rozložené do niekoľkých výšok nad sebou, takže z nich vznikne viacstupňová kompozícia do priestoru s vysokým stropom. Smer svietenia si teda určíte až na mieste, rameno po ramene, bez toho, aby ste menili skladbu zostavy.

#showmore#

Na čo je natáčanie ramien o 280°?

Natáčanie ramien o 280° slúži na to, aby ste horné poschodie kaskády nasmerovali inam ako spodné. Každé rameno sa nastavuje zvlášť a svieti priamo, bez hornej zložky, takže strop zostáva neosvetlený. O tom, kam zväzok mieri, rozhoduje natočenie konkrétneho ramena.

Os otáčania a spôsob aretácie potvrdíme k zvolenej konfigurácii, pretože až z nich vyplýva, ktoré smery zostava skutočne unesie. Na výpočet si vyžiadajte krivku svietivosti, pretože pri ramenách natočených každé inam by súčet tokov aj tak nič nepovedal.

V akých konfiguráciách sa OKI dodáva?

OKI sa dodáva v troch katalógových zostavách s príkonmi 72, 96 a 104 W, ktoré sa líšia rozsahom kaskády, teda počtom ramien a ich dĺžkami. Pôdorysná stopa ide od 1 000 × 1 500 mm pri najmenšej zostave po 1 130 × 2 260 mm pri najväčšej, zvislý rozvoj od 550 do 1 020 mm a hmotnosť od 2,8 do 3,2 kg. Celý systém sa dá vyrobiť aj na mieru, od kratšej línie po rozsiahlejšiu kompozíciu.

Počet ramien a ich dĺžky určujú pôdorysnú obálku aj výšku, do ktorej sa kaskáda rozvinie. Z oboch vychádza minimálna svetlá výška priestoru aj to, v akej výške skončí spodné rameno. Pri tomto systéme preto začíname rezom priestoru, nie výberom z katalógu.

Rozstup medzi ramenami rozhoduje o dvoch veciach naraz: aká hustá bude kompozícia v pohľade a koľko kotviacich bodov zostava potrebuje. Pri atypickej kaskáde sa navyše rozhoduje, či má byť symetrická, alebo či má ramená postupne skracovať. Symetrická zostava sa lepšie kotví a ľahšie sa pod ňou zrovnáva nábytok; stupňovaná pôsobí v pohľade dynamickejšie, ale vyžaduje presnejšiu polohu závesu voči stenám.

Do akých priestorov kaskáda patrí?

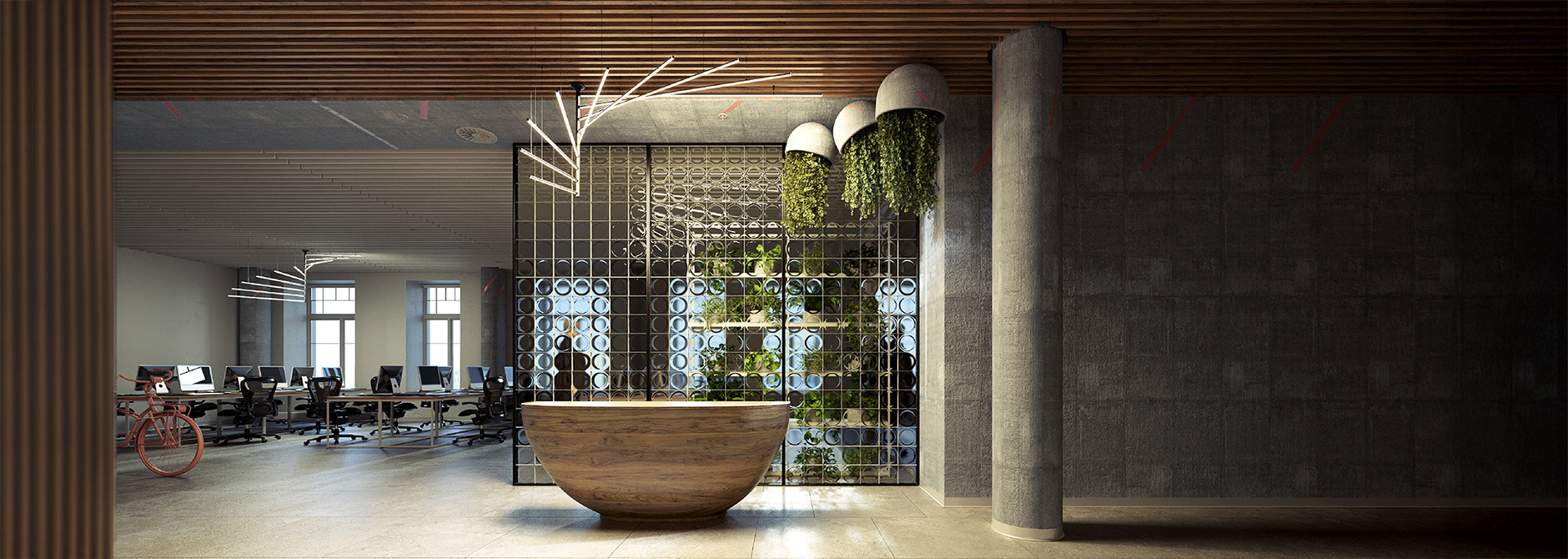

Kaskáda patrí do interiérov s vysokými stropmi, do vstupných hál, hotelových lobby a moderných kancelárií. Hodí sa tam, kde je dosť svetlej výšky na viacstupňovú kompozíciu a kde sa na svietidlo pozerá aj z odstupu, nie len zospodu.

Do rokovacej miestnosti sa kaskáda hodí len tam, kde je strop vyššie ako obvyklých 2,7 metra; inak zaberie výšku, ktorá potom chýba nad stolom. V hotelovej lobby a vo vstupnej hale je naopak výhodou, že prepojí priestor po výške a strop nie je treba nasvecovať samostatne.

Kto namiesto kaskády potrebuje jeden veľký prstenec, siahne po Veľké svietidlá systému COLMEIA na zavesenie do rozmerných priestorov. Lomenú líniu z ohýbaného profilu majú Svietidlá systému PIKAS - navrhneme a vyrobíme na mieru.

Akú farbu svetla má OKI a koľko dá svetla?

OKI podáva farby na úrovni Ra 90 a farbu svetla vyberáte z dvoch teplôt, 3000 a 4000 K. Svetelný tok sa odvíja od počtu ramien: najmenšia zostava dáva 4 490 lm pri 3000 K a 4 750 lm pri 4000 K, prostredná 5 670 a 6 020 lm a najväčšia 6 450 a 6 840 lm.

Merný výkon je teda okolo 62 a 66 lm/W. Pri dekoratívnej kaskáde to zodpovedá tomu, že ide o prvok do priestoru, nie o hlavný zdroj osvetlenosti plochy — základné osvetlenie haly plánujte zvlášť.

Ako sa OKI kotví do stropu?

Zostava visí na stropných kotvách a ich rozmiestnenie vychádza z rozstupu ramien. Telo je z polyamidu, takže na jeden závesný bod pripadá menšia záťaž ako pri veľkých hliníkových svietidlách značky. Celá zostava váži necelé tri kilogramy.

Výrobca pri tomto rade uvádza triedu ochrany III, teda napájanie bezpečným malým napätím. Pri sieťovej verzii je zdroj skrytý v konštrukcii a pripojenie k sieti rieši ona.

Na aké napätie sa OKI pripája a čím sa riadi?

Pripája sa priamo na sieť 220 až 240 V AC, 50 až 60 Hz, a protokol si volíte v objednávke: DALI, Zigbee alebo Matter. Zodpovedajúce prvky nájdete medzi položkami Riadiaci DALI systém a celú skupinu svietidiel pre zbernicu medzi Svetlá DALI.

Každé rameno, ktoré sa má stmievať zvlášť, dostane vlastný napájací zdroj s vlastnou adresou. Počet týchto adries uveďte v objednávke; rozdelenie kaskády do skupín nastavíme podľa projektu ešte pred výrobou, aby zostava dorazila hotová.

Vystačí farebné poschodie na zbernici s jednou adresou?

Vystačí, ak sa riadi ako zariadenie typu DT8 podľa IEC 62386-209. Celá farebná zóna potom na zbernici DALI vystupuje pod jedinou krátkou adresou a jej zložky sa nastavujú spoločne, aj keď fyzických výstupov zostáva päť.

Proti tomu DT6 riadi jeden LED výstup, takže by si adresu vzal každý kanál zvlášť. Na jednej linke DALI je 64 krátkych adries. Farebné poschodie vedené cez DT6 by si ich vzalo päť, cez DT8 jedinú. A pri kaskáde, kde má byť každé poschodie ovládateľné samostatne, je to rozdiel medzi 12 a 64 samostatne ovládanými zónami na jednej linke.

Čo dodáme ku konfigurácii?

Ku konfigurácii dodáme naraz rozmiestnenie kotiev, dĺžky závesov a fotometriu vrátane krivky svietivosti. Rozmery, hmotnosti, príkon aj tok sú pri katalógových zostavách známe; pri kaskáde na mieru ich dopočíta výroba podľa počtu ramien.

K tomu pridáme podklad pre objednávku: počet ramien, ich dĺžky, počet napájacích zdrojov a rozdelenie do stmievaných skupín. S tým sa dá vypísať položka do výkazu výmer bez toho, aby ste čakali na cenovú ponuku. Objednávame rovno u poľskej výroby, takže na rozloženie ramien nečakáte na medzičlánok.

Ostatné rady značky nájdete v prehľade KLUŚ - Official Distributor, ktorej sme oficiálnym distribútorom.
