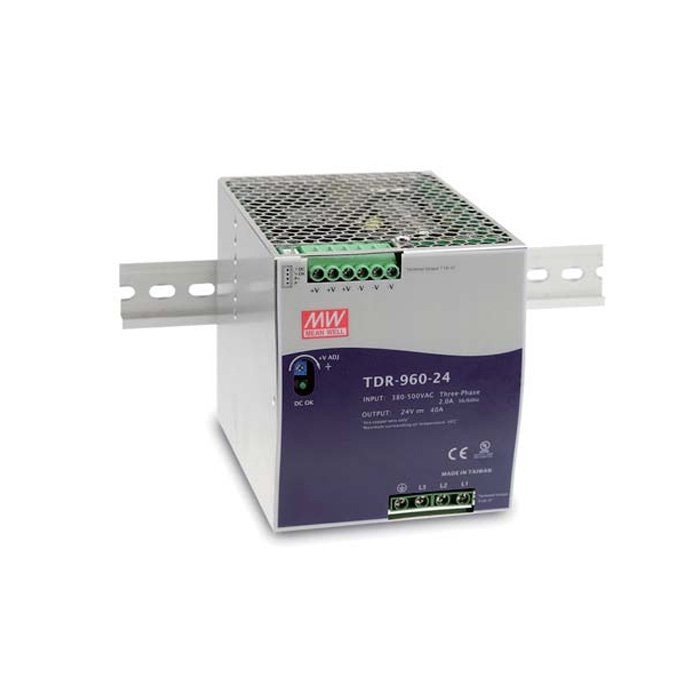

3-fázový spínaný zdroj 24V na DIN lištu Mean Well TDR-960-24 | 960W
Kód: TDR-960-24Podrobný popis
3-fázový spínaný zdroj 24V na DIN lištu do elektrického rozvádzača pre napájanie LED pásikov Mean Well s produktovým označením TDR-960-24 predstavuje kvalitné a moderné riešenie pre efektívne a spoľahlivé napájanie (CV - Constant voltage) v interiérových aplikáciách. Vďaka kovovému prevedeniu s podporou montáže na DIN lištu (TS-35/7,5 aj TS-35/15) sa vyznačuje rýchlou a jednoduchou inštaláciou do elektrických rozvádzačov. Precízne technické spracovanie spolu s celosvetovo uznávanou produktovou kvalitou značky Mean Well zaručuje dlhodobú životnosť a udržateľnosť osvetľovacieho systému.
Aké moderné a pokročilé funkcie ponúka elektronika 24V LED zdroje TDR-960-24?
LED zdroj na DIN lištu TDR-960-24 kombinuje moderné ochranné prvky, vysokú účinnosť 94% a pokročilé funkcie riadenia, čo z neho robí spoľahlivé a bezpečné riešenie pre široké spektrum interiérových LED inštalácií.
Pokročilé funkčné vlastnosti:
- Ochrana proti preťaženiu - automaticky reaguje na nadmerné zaťaženie zdroja. V prípade prekročenia maximálneho výkonu obmedzí alebo vypne výstup, čím chráni elektroniku pred poškodením.
- Ochrana proti skratu - zaisťuje bezpečnú prevádzku pri náhodnom skrate na výstupe. Zdroj sa okamžite odpojí alebo obmedzí prúd, aby nedošlo k jeho poškodeniu ani k poškodeniu pripojených zariadení.
- Ochrana proti prepätiu - chráni zdroj aj pripojené zariadenia pred príliš vysokým výstupným napätím. Pri prekročení bezpečnej hodnoty automaticky obmedzí napätie alebo zdroj vypne.
- Ochrana proti prehriatiu - sleduje prevádzkovú teplotu a pri jej prekročení zdroj obmedzí výkon alebo sa automaticky vypne, aby nedošlo k prehriatiu a skráteniu životnosti.
- Prevedenie určené pre montáž na DIN lištu (TS-35/7,5 alebo TS-35/15) vyžaduje inštaláciu do dostatočne hlbokej rozvodnej skrine. Hĺbka skrine je dôležitá pre zaistenie správneho usadenia zdroja, dostatočného priestoru pre pripojenie vodičov a taktiež pre efektívny odvod tepla.
- PFC korekcia účinníka (Power Factor Correction) - zvyšuje efektivitu využitia elektrickej energie, znižuje zaťaženie elektrickej siete a prispieva k nižšej spotrebe energie aj stabilnejšej prevádzky.
- Indikácia prevádzky svietiacou LED diódou slúži na rýchlu vizuálnu kontrolu funkčnosti zdroja.
- MTBF: 391,7K @ 25 °C - pri plnom zaťažení, podľa metodiky MIL-HDBK-217F.
Vlastnosti napájania:
- Vstupné napätie: AC trojfázové 340 - 550V (CV - Constant voltage)
- Výstupné napätie: DC 24 - 28V | výstupný prúd: 40A max| maximálny výkon: 960W. Možnosť nastavenia výstupného napätia aj prúdu umožňuje kompenzovať úbytky napätia na dlhých vedeniach a zároveň doladiť jas osvetlenia.
Aká je odporúčaná výkonová rezerva pre IP20 spínaný zdroj 24V TDR-960-24?
#text_banner#
Technický výkres
Dodatočné parametre
| Kategória: | LED zdroje a trafa |
|---|---|
| Záruka: | 2 roky |
| EAN: | 1100429000168 |
| značka: | Mean Well |
| IP krytie: | IP20 - interiérový (bez krytia) |
| výstupné napätie: | 24 V |
| regulácie: | napäťová |
| výstupný výkon: | ≤ 1000 W |
| rada: | TDR |
| inštalácia: | na DIN lištu |
| ďalšie funkcie: | tiché pri stmievaní so stmievačom PWM |
| typ zdroja: | bapäťový CV (constant voltage) |
| výrobca: | Mean Well |
| rozmery (š/v/h): | 110 x 125,2 x 150mm |
| vstupné napätie: | 340 - 550V / 50 - 60Hz |
| krytie: | IP20 |
| maximálne prúdové zaťaženie: | 40A |
| výstupné napätie: | 24 VDC |
| výstupný výkon: | ≤ 1000 W |
