Nastaviteľný prúdový zdroj pre LED svietidlá SRP-TRIAC-50CC | 8-50W

Podrobný popis

Regulovateľný prúdový LED zdroj Sunricher SRP-TRIAC-50CC 4in1 je vysoko kvalitný a moderný zdroj konštantného prúdu (CV – Constant current) s mimoriadnou flexibilitou použitia, vybavený pokročilými technológiami a elektronikou. Je navrhnutý pre napájanie a stmievanie jednofarebných LED svietidiel a prúdových LED panelov s výkonom 8 až 50 W. Jeho zásadnou prednosťou je integrácia štyroch stmievacích rozhraní v jednom zariadení, vďaka čomu je možné ho pripojiť k väčšine riadiacich systémov osvetlenia. Výstupný prúd sa nastavuje DIP prepínačmi v rozsahu 180–1500 mA, takže jeden driver pokryje širokú škálu LED svietidiel s rôznou prúdovou požiadavkou. Nastaviteľný prúdový zdroj SRP-TRIAC-50CC sa vyznačuje spoľahlivosťou a vysokou kvalitou spracovania, ktorú garantuje renomovaná značka Lux Miners by Sunricher.

Aké modulárne možnosti zapojenia a stmievania ponúka SRP-TRIAC-50CC?

Prúdový stmievateľný LED zdroj SRP-TRIAC-50CC je navrhnutý pre efektívne napájanie a riadenie LED osvetlenia s využitím vstavaného „4 v 1“ rozhraní pre ovládanie výstupu. Ponúka flexibilné riešenie s presným stmievaním v celom rozsahu 1–100 % a stabilnou prevádzkou bez viditeľného blikania a bez počuteľného bzučania.

Možné spôsoby ovládania:

• TRIAC (fázové stmievanie) - univerzálne rozhranie pracuje na primárnej strane (230V AC) a reaguje na deformáciu sieťovej sínusovky, ktorú vytvára externý triakový stmievač. Fázové stmievanie podporuje ako Leading-edge (fázové riadenie nábežnou hranou) tak aj Trailing-edge (riadenie zostupnou hranou) s automatickou detekciou.

• DALI - zbernicové ovládanie - zapojenie stmievača do DALI systému vyžaduje odborné znalosti z oblasti elektroinštalácie a svetelných riadiacich systémov. Tento proces zahŕňa nielen elektrické pripojenie, ale aj následnú konfiguráciu pomocou #tablink#master#DALI riadiacej jednotky## a softvéru.

• PUSH-DIM (AC 220-240V) zbernicové ovládanie - je možné využiť iba nezávisle na DALI riadení. PUSH-DIM rozhranie umožňuje pripojenie bežných tlačidlových vypínačov, vďaka čomu je možné osvetlenie ovládať pohodlne a intuitívne pomocou nástenného vypínača.

• 0/1–10V zbernicové ovládanie - analógové riadenie jasu riadiacim napätím. Na vstup stmievania (DIM+ / DIM−) sa privedie jednosmerné napätie v rozsahu 0–10 V z riadiacej jednotky, stmievača alebo nadradeného systému.

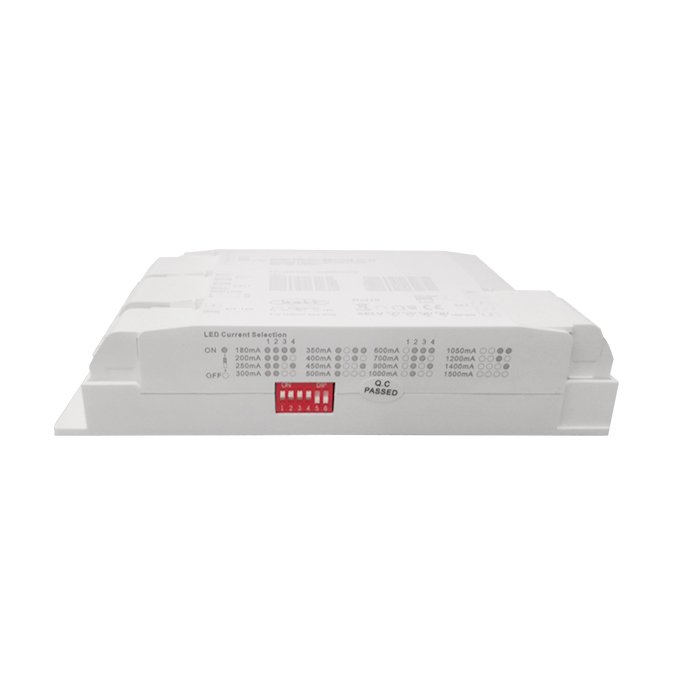

Výstupný prúd aj výkon je možné nastaviť pomocou mechanických DIP prepínačov v rozsahu:

Aké moderné a pokročilé funkcie ponúka elektronika prúdového zdroja SRP-TRIAC-50CC?

Prúdový zdroj SRP-TRIAC-50CC kombinuje moderné ochranné prvky, vysokú účinnosť 87% a pokročilé funkcie riadenia, čo z neho robí spoľahlivé a bezpečné riešenie pre široké spektrum interiérových LED inštalácií.

Pokročilé funkčné vlastnosti:

• Ochrana proti preťaženiu - automaticky reaguje na nadmerné zaťaženie zdroja. V prípade prekročenia maximálneho výkonu obmedzí alebo vypne výstup, čím chráni elektroniku pred poškodením.
• Ochrana proti skratu - zaisťuje bezpečnú prevádzku pri náhodnom skrate na výstupe. Zdroj sa okamžite odpojí alebo obmedzí prúd, aby nedošlo k jeho poškodeniu ani k poškodeniu pripojených zariadení.
• Ochrana proti prehriatiu - sleduje prevádzkovú teplotu a pri jej prekročení zdroj obmedzí výkon alebo sa automaticky vypne, aby nedošlo k prehriatiu a skráteniu životnosti.
• MM certifikácia (Montage on Normally Flammable Materials) - umožňuje bezpečnú inštaláciu na bežne horľavé materiály, ako je drevo alebo nábytkové dosky. Vhodné na integráciu do nábytku a stolárskych konštrukcií.
• PFC korekcia účinníka (Power Factor Correction) - zvyšuje efektivitu využitia elektrickej energie, znižuje zaťaženie elektrickej siete a prispieva k nižšej spotrebe energie aj stabilnejšej prevádzky.
• SELV bezpečné malé napätie (Separated Extra Low Voltage) - bezpečnostný štandard, ktorý zaisťuje galvanické oddelenie výstupu od vstupu. Vďaka tomu je minimalizované riziko úrazu elektrickým prúdom pri manipulácii s nízkonapäťovou časťou.

Vlastnosti napájania:

• Vstupné napätie: AC 200 - 240V
• Nastaviteľný výstup | prúd: 180 – 1500 mA  ||výkon: 8-50W

#text_banner#

Technický výkres
