LED panel je plošné svietidlo: nesvieti z jedného bodu, ale celou prednou stranou. Práve preto sa hodí tam, kde sa pracuje s obrazovkou a kde by bodové svietidlo robilo ostré tiene a odlesky. V kancelárii, ambulancii alebo učebni rozhoduje jedna hodnota, ktorú väčšina ponúk neuvádza — UGR, miera oslnenia. Bez nej sa dá kúpiť panel, ktorý svieti dosť, a aj tak sa pri ňom nedá vydržať.

#showmore#

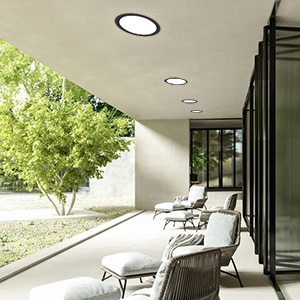

Panely sa líšia tromi vecami: tvarom a rozmerom, spôsobom montáže a tým, čo vedia so svetlom. Tvar býva štvorcový, obdĺžnikový alebo kruhový; montáž zapustená do podhľadu, prisadená na pevný strop alebo závesná na lankách; a svetlo buď pevné v jednej teplote, alebo prepínateľné medzi teplou a studenou bielou, prípadne plnofarebné. Ponuka pokrýva príkony zhruba od 6 do 50 W a priemery či hrany od 120 mm po 600 mm, plus obdĺžnikový formát 1200 × 300 mm.

Aký rozmer LED panela sa hodí do akého stropu?

Rozmer sa neodvodzuje od veľkosti miestnosti, ale od konštrukcie stropu. Modulárny kazetový podhľad má raster 600 × 600 mm, do ktorého sa panel položí namiesto kazety — jeho skutočný rozmer je preto 595 × 595 mm, aby sa do rámu zmestil. V sadrokartóne sa naopak vyrezáva otvor presne podľa výrobcu a hodia sa menšie formáty. Na pevný strop bez dutiny sa panel nezapúšťa vôbec a montuje sa prisadene.

Než čokoľvek objednáte, odmerajte dve veci: montážny otvor podľa údaja výrobcu, nie podľa vonkajšieho rozmeru panela, a svetlú výšku dutiny nad podhľadom. Zapustený panel potrebuje nad sebou miesto na telo aj na napájací zdroj.

Koľko luxov a aké UGR potrebuje kancelária?

Požiadavky na osvetlenie vnútorných pracovísk stanovuje STN EN 12464-1 a viažu sa ku konkrétnej zrakovej úlohe. Pre písanie, čítanie a prácu s údajmi norma žiada udržiavanú osvetlenosť 500 lx, rovnomernosť najmenej 0,60, index podania farieb aspoň Ra 80 a obmedzenie oslnenia na UGR ≤ 19. Na chodbách a komunikáciách stačí rádovo 100 lx a medza oslnenia je voľnejšia.

Nové vydanie normy pridalo požiadavky, ktoré staršie návrhy neriešili. Okrem vodorovnej roviny sa posudzuje aj osvetlenosť zvislých plôch — steny najmenej 50 lx a strop najmenej 30 lx, v náročnejších priestoroch 75 a 50 lx. Pribudla valcová osvetlenosť, ktorá opisuje, ako je nasvietená tvár stojaceho človeka, a norma počíta s vyššími odraznosťami povrchov: strop 0,7 až 0,9, steny 0,5 až 0,8, podlaha 0,2 až 0,4. Tmavá stena preto môže návrh zhodiť, aj keď je panelov dosť.

Na pracoviskách na Slovensku sa k norme viaže ešte vyhláška ministerstva zdravotníctva o požiadavkách na osvetlenie pri práci; hodnoty vychádzajú z tej istej európskej normy, ale pri kolaudácii a pri kontrole z hygieny sa preukazujú meraním, nie katalógovým údajom svietidla.

Backlit, alebo edge-lit? Čím sa líšia SLIM panely

Rozdiel je v tom, kde sedia diódy. Pri vyhotovení edge-lit, ktoré sa predáva ako SLIM, sú diódy po obvode a svetlo sa do plochy rozvádza svetlovodnou doskou — panel je tenký, obvykle okolo centimetra, a hodí sa tam, kde nad podhľadom nie je miesto. Pri vyhotovení backlit sú diódy rozmiestnené po celej zadnej ploche; panel je hrubší, ale má rovnomernejší jas a spravidla lepší merný výkon, pretože svetlo nestráca cestu svetlovodom. Do kancelárie na osem hodín denne je backlit obvykle lepšia voľba, do nízkej dutiny alebo do rekonštrukcie sa hodí SLIM.

Zapustený, prisadený, alebo závesný?

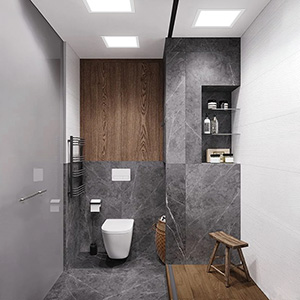

Rozhoduje strop, nie vkus. Zapustený panel potrebuje dutinu a výrez, po inštalácii však lícuje s podhľadom a je najmenej vidieť. Prisadený panel sa montuje na rám priamo na strop a je jediná možnosť tam, kde je betón alebo trámy bez dutiny. Závesný panel na lankách sa používa pri vysokých stropoch a všade, kde má svetlo mieriť aj nahor a rozjasniť strop — čo je presne to, čo po novom vydaní normy pomáha splniť požiadavku na osvetlenosť stropu.

Koľko panelov do miestnosti patrí?

Hrubý odhad sa robí cez celkový svetelný tok: požadovanú osvetlenosť v luxoch vynásobíte plochou v metroch štvorcových a vydelíte súčinom činiteľa využitia a udržiavacieho činiteľa. V bežnej kancelárii so svetlými povrchmi vychádza činiteľ využitia zhruba 0,6 a udržiavací činiteľ okolo 0,8. Pre kanceláriu 5 × 4 metre a 500 lx tak vyjde potreba rádovo desaťtisíc lúmenov, teda zhruba tri až štyri panely 600 × 600. Rozmiestnenie potom sleduje raster podhľadu a pracovné miesta, nie stred miestnosti — panel patrí nad pracovnú plochu, nie nad hlavu sediaceho.

Čo znamená CCT a RGBWW?

Väčšina panelov má jednu pevnú farbu svetla: extra teplú, teplú, dennú alebo studenú bielu. Panely CCT umožňujú teplotu chromatickosti prepínať, takže to isté svietidlo dá ráno chladnejšie a večer teplejšie svetlo — v ambulancii, ateliéri alebo obývačke to má zmysel. Panely RGBWW pridávajú k bielej ešte farebnú zložku a ovládajú sa diaľkovo alebo aplikáciou; sú to svietidlá pre scény a atmosféru, nie pre pracovisko, pretože farebné svetlo požiadavky normy na pracovné osvetlenie nesplní.

Čo sledovať na štítku a v parametroch?

Od roku 2021 platí pre svetelné zdroje preškálovaný energetický štítok so stupnicou A až G a povinná registrácia v európskej databáze EPREL. Nariadenie o ekodizajne (EÚ) 2019/2020 navyše stanovuje minimálne parametre, ktoré sa oplatí poznať, pretože práve na nich sa spozná lacný panel: index podania farieb najmenej Ra 80 pre vnútorné použitie, miera blikania Pst^LM ≤ 1,0 a stroboskopický jav SVM ≤ 0,4, pričom prísnejšia hodnota SVM platí od 1. septembra 2024. Blikanie oko nemusí zaznamenať, napriek tomu spôsobuje únavu a bolesť hlavy — pri svietidle, pod ktorým sa sedí celý deň, je to parameter, nie detail.

K tomu patrí ešte merný výkon v lúmenoch na watt, ktorý pri dobrých paneloch začína okolo 100 lm/W, a stupeň krytia. Bežný panel má IP20 alebo IP40 z pohľadovej strany a do kúpeľne či vonkajšieho priestoru sám osebe nepatrí.

Ako vybrať LED panel v šiestich krokoch

1. Určite konštrukciu stropu: kazetový podhľad, sadrokartón s dutinou, alebo pevný strop. Z toho vyplýva montáž aj rozmer.
2. Zistite požadovanú osvetlenosť podľa zrakovej úlohy a vypočítajte potrebný svetelný tok z plochy, nie z počtu kusov.
3. Pri pracoviskách s obrazovkou vyžadujte UGR ≤ 19 a Ra aspoň 80; pri kontrole farieb siahnite po Ra 90.
4. Vyberte farbu svetla podľa prevádzky, alebo zvoľte prepínateľné CCT tam, kde sa priestor používa ráno aj večer.
5. Skontrolujte parametre blikania a merný výkon a overte, že výrobok má energetický štítok a záznam v EPREL.
6. Overte montážny otvor a svetlú výšku dutiny vrátane miesta na napájací zdroj, a či potrebujete stmievanie.

Čo táto kategória nezahŕňa

Dodávame svietidlá, nerobíme svetelnotechnické výpočty ani projekty. Rozmiestnenie, počet kusov a preukázanie osvetlenosti patria do svetelnotechnickej štúdie od projektanta — poradíme, čo ktorý model vie, ale nenahradíme projekt ani revízneho technika. Nevedieme panely do prostredia s nebezpečenstvom výbuchu ani systémy s centrálnou batériou. Podľa tvaru si vyberiete medzi štvorcovými, obdĺžnikovými a kruhovými panelmi; do vlhkej prevádzky, dielne a garáže sa hodia skôr prachotesné svietidlá, na pevný strop stropné prisadené svetlá, svetelné línie v konštrukciách riešia LED profilové lišty a značenie únikových ciest núdzové osvetlenie.
