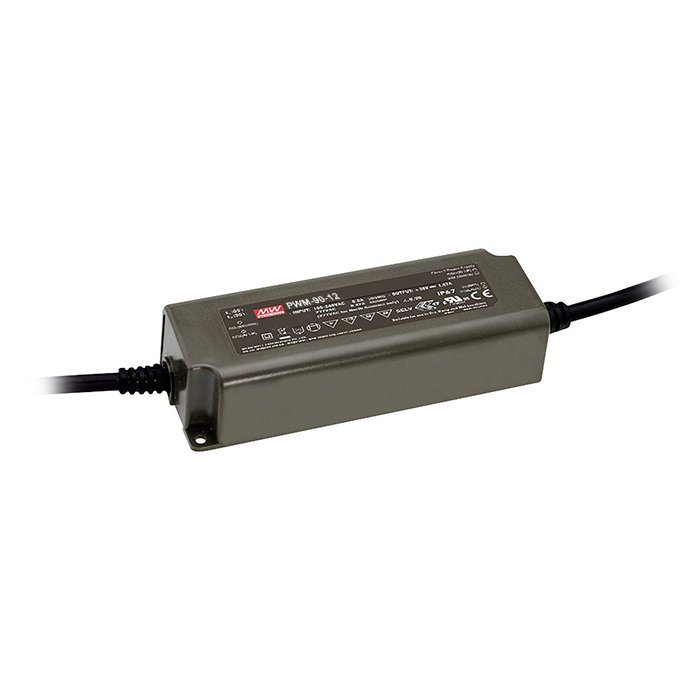

LED spínaný zdroj IP67 12V Mean Well PWM-90-12 | 90W

Podrobný popis

PWM IP67 spínaný zdroj 12V pre napájanie LED pásikov Mean Well s produktovým označením PWM-90-12 predstavuje kvalitné a moderné riešenie pre efektívne a spoľahlivé napájanie (CV – Constant voltage). Vďaka krytiu IP67 a zalievanému termoplastovému šasi je vhodný pre interiérové ​​aj náročné exteriérové ​​inštalácie a prostredie s vyššou vlhkosťou. Certifikácia MM umožňuje jeho bezpečnú inštaláciu do nábytku, stolárskych výrobkov aj v kombinácii s horľavými materiálmi. Precízne technické spracovanie spolu s celosvetovo uznávanou produktovou kvalitou značky Mean Well zaručuje dlhodobú životnosť a udržateľnosť osvetľovacieho systému.

Aké modulárne možnosti zapojenia a PWM stmievanie výstupu ponúka PWM-90-12?

PWM stmievateľný LED zdroj PWM-90-12 je navrhnutý pre efektívne napájanie a riadenie LED osvetlenia s využitím vstavaného stmievania „3 v 1". Ponúka flexibilné riešenie s presným stmievaním v celom rozsahu 0–100 % (vrátane úplného zhasnutia) a stabilnou prevádzkou pre náročné projekty osvetlenia. Jas sa reguluje moduláciou PWM výstupu zdroja, čím je zaistená konštantná farebná teplota a rovnomerný jas LED pásikov aj pri nízkych úrovniach.

Možné spôsoby ovládania:

• 0–10 V - analógové riadenie jasu riadiacim napätím. Na vstup stmievania (DIM+ / DIM−) sa privedie jednosmerné napätie v rozsahu 0–10 V z riadiacej jednotky, stmievača alebo nadradeného systému.

• 10V PWM - riadenie jasu pulzne šírkovou moduláciou. Tento spôsob je odolný voči rušeniu a hodí sa tam, kde riadiace zariadenie (napr. modul automatizácie) generuje PWM signál.

• Odpor (potenciometer) 0-100 KΩ - najjednoduchšie ručné ovládanie. Medzi určené svorky sa pripojí potenciometer; zdroj ním pretláča vlastný malý riadiaci prúd a podľa nastavenej hodnoty odporu mení jas. Otáčaním gombíka tak plynule regulujete jas, podobne ako klasickým otočným stmievačom.

Aké moderné a pokročilé funkcie ponúka elektronika 12V LED zdroje PWM-90-12?

LED zdroj PWM-90-12 kombinuje moderné ochranné prvky, vysokú účinnosť 88% a pokročilé funkcie riadenia, čo z neho robí spoľahlivé a bezpečné riešenie pre široké spektrum interiérových aj vonkajších LED inštalácií.

Pokročilé funkčné vlastnosti:

• Ochrana proti preťaženiu - automaticky reaguje na nadmerné zaťaženie zdroja. V prípade prekročenia maximálneho výkonu obmedzí alebo vypne výstup, čím chráni elektroniku pred poškodením.
• Ochrana proti skratu - zaisťuje bezpečnú prevádzku pri náhodnom skrate na výstupe. Zdroj sa okamžite odpojí alebo obmedzí prúd, aby nedošlo k jeho poškodeniu ani k poškodeniu pripojených zariadení.
• Ochrana proti prepätiu - chráni zdroj aj pripojené zariadenia pred príliš vysokým výstupným napätím. Pri prekročení bezpečnej hodnoty automaticky obmedzí napätie alebo zdroj vypne.
• Ochrana proti prehriatiu - sleduje prevádzkovú teplotu a pri jej prekročení zdroj obmedzí výkon alebo sa automaticky vypne, aby nedošlo k prehriatiu a skráteniu životnosti.
• MM certifikácia (Montage on Normally Flammable Materials) - umožňuje bezpečnú inštaláciu na bežne horľavé materiály, ako je drevo alebo nábytkové dosky. Vhodné na integráciu do nábytku a stolárskych konštrukcií.
• PFC korekcia účinníka (Power Factor Correction) - zvyšuje efektivitu využitia elektrickej energie, znižuje zaťaženie elektrickej siete a prispieva k nižšej spotrebe energie aj stabilnejšej prevádzky.
• SELV bezpečné malé napätie (Separated Extra Low Voltage) - bezpečnostný štandard, ktorý zaisťuje galvanické oddelenie výstupu od vstupu. Vďaka tomu je minimalizované riziko úrazu elektrickým prúdom pri manipulácii s nízkonapäťovou časťou.
• IP67 ochrana - termoplastové, zalievané šasi spoľahlivo chráni elektroniku proti prachu a dočasnému ponoreniu do vody, vďaka čomu je zdroj vhodný aj pre náročné vonkajšie inštalácie.
• MTBF: 270,02K @ 25 °C - pri plnom zaťažení, podľa metodiky MIL-HDBK-217F.

Vlastnosti napájania:

• Vstupné napätie: AC 90 - 305V (CV - Constant voltage)
• Výstupné napätie: DC 12V | výstupný prúd: 7,5A max| maximálny výkon: 90W

Aká je odporúčaná výkonová rezerva pre IP20 spínaný zdroj 12V PWM-90-12?
